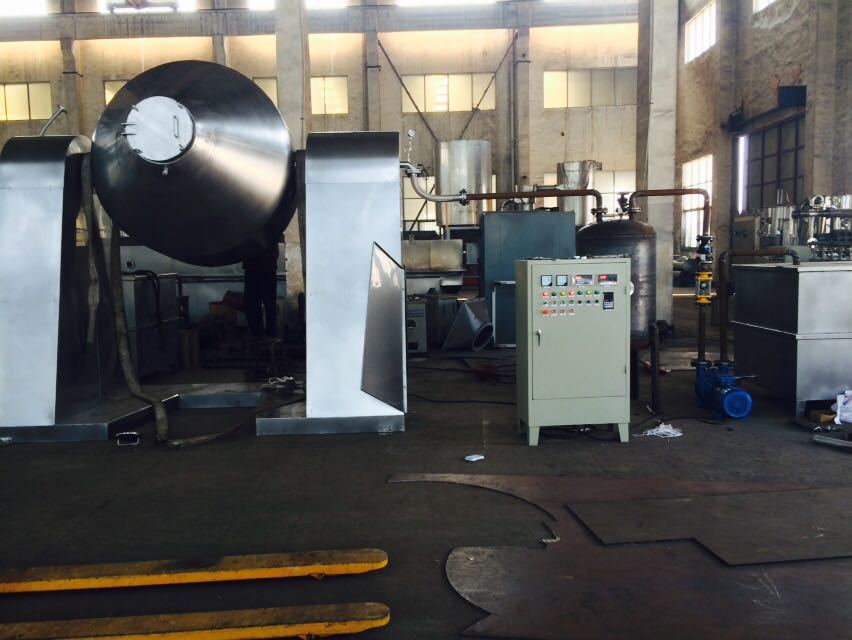

آلة تجفيف الفراغ الدوارية ذات المخروط المزدوج للدوائح الكيميائية الصيدلانية
حل تجفيف الفراغ المتقدم من سلسلة SZG للأ مسحوقات الحساسةبلديآلة تجفيف الفراغ الدوارة ذات المخروط المزدوجمصممة خصيصا للصناعات الصيدلانية والكيميائية. من خلال خفض ضغط البخار تحت الفراغ، فإنه يضمن التبخر السريع واستعادة المذيب في درجات الحرارة المنخفضة،الحفاظ على سلامةمواد حساسة للحرارة وسهلة الأكسدة وبلورية.
الامتثال الصناعي:تلبي تماماًمعايير GMPمع قشرة داخلية سهلة التنظيف وملمسة بالمرايا
استقرار التشغيليستخدم رمز فريدربط مزدوج للاستمالة مع سلسلة الأحزمةوتسجيلات ميكانيكية تكنولوجية أمريكية لضمان الدوران المستمر
الكفاءة الحرارية:العروض2x الكفاءةمن أفران التجفيف التقليدية، مع التحكم التلقائي في درجة الحرارة تتراوح من20°C إلى 160°C.
تنوع المواد:مثالية لتجفيف وخلط وتركيز المواد المسحوقة والحبيبية و الألياف بما فيهاالمنتجات الكيميائية الحيوية والمواد الخام المعدنية.
مبدأ العمل
◎ يتم إدخال الطاقة الحرارية (مثل الماء الساخن أو البخار منخفض الضغط أو زيت نقل الحرارة) إلى السترة المغلقة ، ويتم نقل الحرارة إلى المادة التي يتم تجفيفها من خلال الغلاف الداخلي.
◎ مدفوعة بمصدر طاقة، يدور الخزان ببطء، ويخلط المادة الداخلية باستمرار، وبالتالي يعزز عملية التجفيف.
◎ المادة تحت الفراغ، وانخفاض ضغط البخار يسبب الرطوبة (المذيب) على سطح المادة للوصول إلى التشبع والتبخر،والتي يتم تفريغها بسرعة واستردادها بواسطة مضخة الفراغعملية الرطوبة (المذيب) داخل المادة التي تمر باستمرار إلى السطح ، وتبخر ، وتتفريغ مستمرة ،مما يسمح للمادة بتحقيق الغرض من التجفيف في وقت قصير جداً.
خصائص الأداء
◎ عند تسخينها بالزيت ، يتم استخدام التحكم التلقائي في درجة الحرارة ، وهو مناسب لتجفيف المنتجات الكيميائية الحيوية والمواد الخام المعدنية.
◎ يمكن أن تتراوح درجات الحرارة من 20 إلى 160 درجة مئوية.
◎ كفاءة حرارية عالية، أكثر من ضعف كفاءة الأفران العادية.
◎ يمنع التسخين غير المباشر تلوث المواد ، مما يلبي متطلبات GMP. من السهل صيانة المعدات وتشغيلها وتنظيفها.
◎ إثبات إعداد العملية الموصى بها: إعداد عملية استرداد المذيب.
مواد مناسبة
مناسبة لتركيز، خلط، تجفيف المواد المسحوقة، الحبيبية، والألياف في الصناعات الكيميائية والصيدلانية والغذائية،وكذلك المواد التي تتطلب تجفيف درجة حرارة منخفضة (مثل المنتجات الكيميائية الحيوية)مناسبة بشكل خاص لتجفيف المواد السهلة الأكسدة والمتطايرة والحساسة للحرارة والمتهيجة بشدة والمواد السامة والمواد التي لا يمكن تدمير التبلور.
المواصفات التقنية
| المواصفات الاسم |
100 | 350 | 500 | 750 | 1000 | 1500 | 2000 | 3500 | 4500 | 5000 |
| محتويات العلبة | 100 | 350 | 500 | 750 | 1000 | 1500 | 2000 | 3500 | 4500 | 5000 |
| حجم التحميل (L) | ≤50 | ≤175 | ≤ 250 | ≤375 | ≤500 | ≤750 | ≤1000 | ≤1750 | ≤ 2250 | ≤2500 |
| مساحة التدفئة (م2) | 1.16 | 2 | 2.63 | 3.5 | 4.61 | 5.58 | 7.5 | 11.2 | 13.1 | 14.1 |
| سرعة الدوران (rpm) | 4 - 6 | |||||||||
| قوة المحرك (كيلوواط) | 0.75 | 1.1 | 1.5 | 2 | 3 | 3 | 4 | 5.5 | 7.5 | 11 |
| مساحة الأرض (الطول × العرض) ((ملم) | 2160×800 | 2260×800 | 2350×800 | 2560 × 1000 | 2860×1300 | 3060×1300 | 3260×1400 | 3760×1800 | 3960×2000 | 4400×2500 |
| ارتفاع الدوران ((ملم) | 1750 | 2100 | 2250 | 2490 | 2800 | 2940 | 2990 | 3490 | 4100 | 4200 |
| تصميم الضغط الداخلي (MPa) | -0.1-0.15 | |||||||||
| ضغط التصميم للسترة (MPa) | ≤0.3 | |||||||||
| درجة حرارة التشغيل (oC) | داخل العلبة≤85 السترة≤140 | |||||||||
| عند استخدام مكثف، مضخة الفراغ، | 2X-15A | 2X-15A | 2X-30A | 2X-30A | 2X-70A | JZJX300-8 | JZJX300-4 | JZJX600-8 | JZJX600-4 | JZJX300-4 |
| نموذج، قوة | 2 كيلوواط | 2 كيلوواط | 3 كيلوواط | 3 كيلوواط | 505 كيلوواط | 7 كيلوواط | 9.5 كيلوواط | 11 كيلوواط | 20.5 كيلوواط | 22 كيلوواط |
| عندما لا يتم استخدام المكثف مضخة الفراغ | (إس كي 0)4 | (إس كي 0)8 | (إس كي 0)8 | SK-2.7B | SK-2.7B | SK-3 | SK-6 | SK-6 | SK-9 | SK-10 |
| نموذج، قوة | 1.5 كيلوواط | 2.2 كيلوواط | 2.2 كيلوواط | 4 كيلوواط | 4 كيلوواط | 5.5 كيلوواط | 11 كيلوواط | 11 كيلوواط | 15 كيلوواط | 18.5 كيلوواط |
| الوزن ((kg) | 800 | 1100 | 1200 | 1500 | 2800 | 3300 | 3600 | 6400 | 7500 | 8600 |
ملاحظة: بالنسبة للمواد التي يتغير حجمها بشكل كبير قبل وبعد التجفيف، يمكن زيادة أو خفض معامل الحمل بشكل مناسب.
