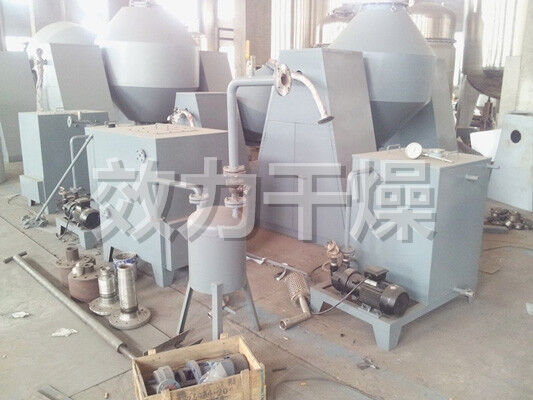

درجة حرارة منخفضة مخصصة مجفف فراغ دوار مخروط مزدوج للتجفيف الصناعي
تجفيف دقيق في درجات حرارة منخفضة للمواد الصناعية الحساسةملكنامجفف فراغ دوار مخروط مزدوج مخصصتم تصميمه خصيصًا للعمليات الصناعية التي تتطلب إدارة صارمة لدرجة الحرارة. من خلال الاستفادة من بيئة عالية الفراغ، تعمل هذه الآلة على تقليل درجة غليان المذيبات، مما يسمح بالتبخر السريع عنددرجات حرارة منخفضة تصل إلى 20 درجة مئوية.وهذا يضمن ذلكمواد حساسة للحرارة، ومتطايرة، وسهلة الأكسدةيتم تجفيفها جيدًا دون المساس بسلامتها الكيميائية أو البلورية.
المزايا التقنية بناءً على سلسلة SZG:
التحكم الدقيق في درجة الحرارة المنخفضة:يتميز بنظام تنظيم درجة الحرارة التلقائي المتوافق مع الماء الساخن ذو درجة الحرارة المنخفضة أو الزيت الحراري، مما يحافظ على نطاق ثابت من20 درجة مئوية إلى 160 درجة مئوية.
التبخر الفراغي عالي الكفاءة:في ظل الفراغ (ضغط تصميمي يصل إلى -0.15 ميجاباسكال)، تصل الرطوبة الموجودة على سطح المادة إلى التشبع وتتبخر بسرعة، والتي يتم استعادتها بعد ذلك على الفور بواسطة نظام التفريغ.
أداء ميكانيكي مستقر:فريدة من نوعها لدينااتصال مرن مزدوج بسلسلة الحزاميضمن تركيز الأعمدة، مما يوفر دورانًا سلسًا وخاليًا من الاهتزاز حتى أثناء دورات درجات الحرارة المنخفضة الطويلة.
الآليات الداخلية المخصصة:بالنسبة للمواد اللزجة أو اللزجة، فإننا نقدمهاآليات "لوحة الرفع" المصممة خصيصًاومحامل كروية داخلية لضمان الخلط المستمر والتوزيع الموحد للحرارة.
التصميم القياسي لبرنامج الرصد العالمي:تمنع طريقة التسخين غير المباشر أي اتصال بين الوسط الحراري والمادة، مما يضمن أعلى مستويات النقاء للمنتجات الصيدلانية والكيميائية الحيوية.
مبدأ العمل
◎ يتم إدخال الطاقة الحرارية (مثل الماء الساخن أو البخار منخفض الضغط أو زيت نقل الحرارة) إلى الغلاف المختوم، ويتم نقل الحرارة إلى المادة التي يتم تجفيفها من خلال الغلاف الداخلي.
◎ يتم تشغيل الخزان بمصدر طاقة، ويدور ببطء، ويخلط المواد بشكل مستمر في الداخل، وبالتالي تعزيز عملية التجفيف.
◎ تكون المادة تحت فراغ، ويتسبب انخفاض ضغط البخار في وصول الرطوبة (المذيب) الموجودة على سطح المادة إلى التشبع والتبخر، والتي يتم بعد ذلك تفريغها واستعادتها على الفور بواسطة مضخة التفريغ. وتستمر عملية الرطوبة (المذيب) داخل المادة التي تتخلل باستمرار إلى السطح، وتتبخر، وتفرغ، مما يسمح للمادة بتحقيق غرض التجفيف الخاص بها في وقت قصير جدًا.
خصائص الأداء
◎ عند التسخين بالزيت، يتم استخدام التحكم التلقائي في درجة الحرارة، وهو مناسب لتجفيف المنتجات البيوكيميائية والمواد الخام المعدنية.
◎ يمكن أن تتراوح درجات الحرارة من 20 إلى 160 درجة مئوية.
◎ كفاءة حرارية عالية، أكثر من ضعف الأفران العادية.
◎ التسخين غير المباشر يمنع تلوث المواد، ويلبي متطلبات GMP. المعدات سهلة الصيانة والتشغيل والتنظيف.
◎ العرض التوضيحي لإعداد العملية الموصى به: إعداد عملية استرداد المذيبات.
المواد المناسبة
مناسب لتركيز وخلط وتجفيف المواد المسحوقة والحبيبية والليفية في الصناعات الكيميائية والصيدلانية والغذائية، وكذلك المواد التي تتطلب تجفيف بدرجة حرارة منخفضة (مثل المنتجات البيوكيميائية). مناسبة بشكل خاص لتجفيف المواد المؤكسدة بسهولة والمتطايرة والحساسة للحرارة والمهيجة بشدة والمواد السامة والمواد التي لا يمكن تدمير تبلورها.
المواصفات الفنية
| مواصفة اسم |
100 | 350 | 500 | 750 | 1000 | 1500 | 2000 | 3500 | 4500 | 5000 |
| يمكن محتويات | 100 | 350 | 500 | 750 | 1000 | 1500 | 2000 | 3500 | 4500 | 5000 |
| حجم التحميل (لتر) | ≥50 | ≥175 | ≥250 | ≥375 | ≥500 | ≥750 | ≥1000 | ≥1750 | .2250 | ≥2500 |
| منطقة التدفئة (م2) | 1.16 | 2 | 2.63 | 3.5 | 4.61 | 5.58 | 7.5 | 11.2 | 13.1 | 14.1 |
| سرعة الدوران (دورة في الدقيقة) | 4 - 6 | |||||||||
| قوة المحرك (كيلوواط) | 0.75 | 1.1 | 1.5 | 2 | 3 | 3 | 4 | 5.5 | 7.5 | 11 |
| مساحة الأرضية (الطول × العرض) (مم) | 2160×800 | 2260×800 | 2350×800 | 2560×1000 | 2860×1300 | 3060×1300 | 3260×1400 | 3760×1800 | 3960×2000 | 4400×2500 |
| ارتفاع الدوران (مم) | 1750 | 2100 | 2250 | 2490 | 2800 | 2940 | 2990 | 3490 | 4100 | 4200 |
| تصميم الضغط الداخلي (MPa) | -0.1-0.15 | |||||||||
| ضغط تصميم السترة (MPa) | .30.3 | |||||||||
| درجة حرارة التشغيل (درجة مئوية) | داخل العلبة - سترة 85 - 140 | |||||||||
| عند استخدام المكثف، مضخة فراغ، | 2X-15A | 2X-15A | 2X-30A | 2X-30A | 2X-70A | JZJX300-8 | JZJX300-4 | JZJX600-8 | JZJX600-4 | JZJX300-4 |
| النموذج، القوة | 2 كيلو واط | 2 كيلو واط | 3 كيلو واط | 3 كيلو واط | 505 كيلو واط | 7 كيلو واط | 9.5 كيلو واط | 11 كيلو واط | 20.5 كيلو واط | 22 كيلو واط |
| عندما لا يكون المكثف قيد الاستخدام، فإن مضخة التفريغ... | إس كيه-0.4 | إس كيه-0.8 | إس كيه-0.8 | إس كيه-2.7ب | إس كيه-2.7ب | إس كيه-3 | إس كيه-6 | إس كيه-6 | إس كيه-9 | إس كيه-10 |
| النموذج، القوة | 1.5 كيلو واط | 2.2 كيلو واط | 2.2 كيلو واط | 4 كيلو واط | 4 كيلو واط | 5.5 كيلو واط | 11 كيلو واط | 11 كيلو واط | 15 كيلو واط | 18.5 كيلو واط |
| الوزن (كجم) | 800 | 1100 | 1200 | 1500 | 2800 | 3300 | 3600 | 6400 | 7500 | 8600 |
ملحوظة: بالنسبة للمواد التي يتغير حجمها بشكل ملحوظ قبل وبعد التجفيف، يمكن زيادة أو تقليل معامل التحميل بشكل مناسب.
