الطين الأفقيمجفف القوارب المنزلق يوفّر الطاقة
وصف المنتج:
مجفف الدراجة هو مجفف تحريك منخفض السرعة يستخدم مجفف تحريك داخلي لضمان أن المواد الرطبة تأتي في اتصال كامل مع حامل الحرارة والأسطح المحمية ،وبالتالي تحقيق الغرض من التجفيفعادة ما تكون أفقية أو ذات عمودين أو رباعي العمود. يتم تصنيف مجففات المراوح إلى نوع الهواء الساخن ونوع الموصل.
مقدمة المنتج
يمكن لهذا المنتج مجفف المراوح أن يسخن أو يبرد بشكل غير مباشر المعجون والحبيبات والمساحيق والمواد السائبة ، ويمكن أن يكمل عمليات الوحدة مثل التجفيف والتبريد والتسخين والتعقيم والتفاعل ،والاحتراق منخفض الحرارة. الشكل الخاص للشفرات تحريك نقل الحرارة في المعدات لديها كفاءة عالية في نقل الحرارة ووظيفة التنظيف الذاتي لسطح نقل الحرارة.
مبدأ العمل

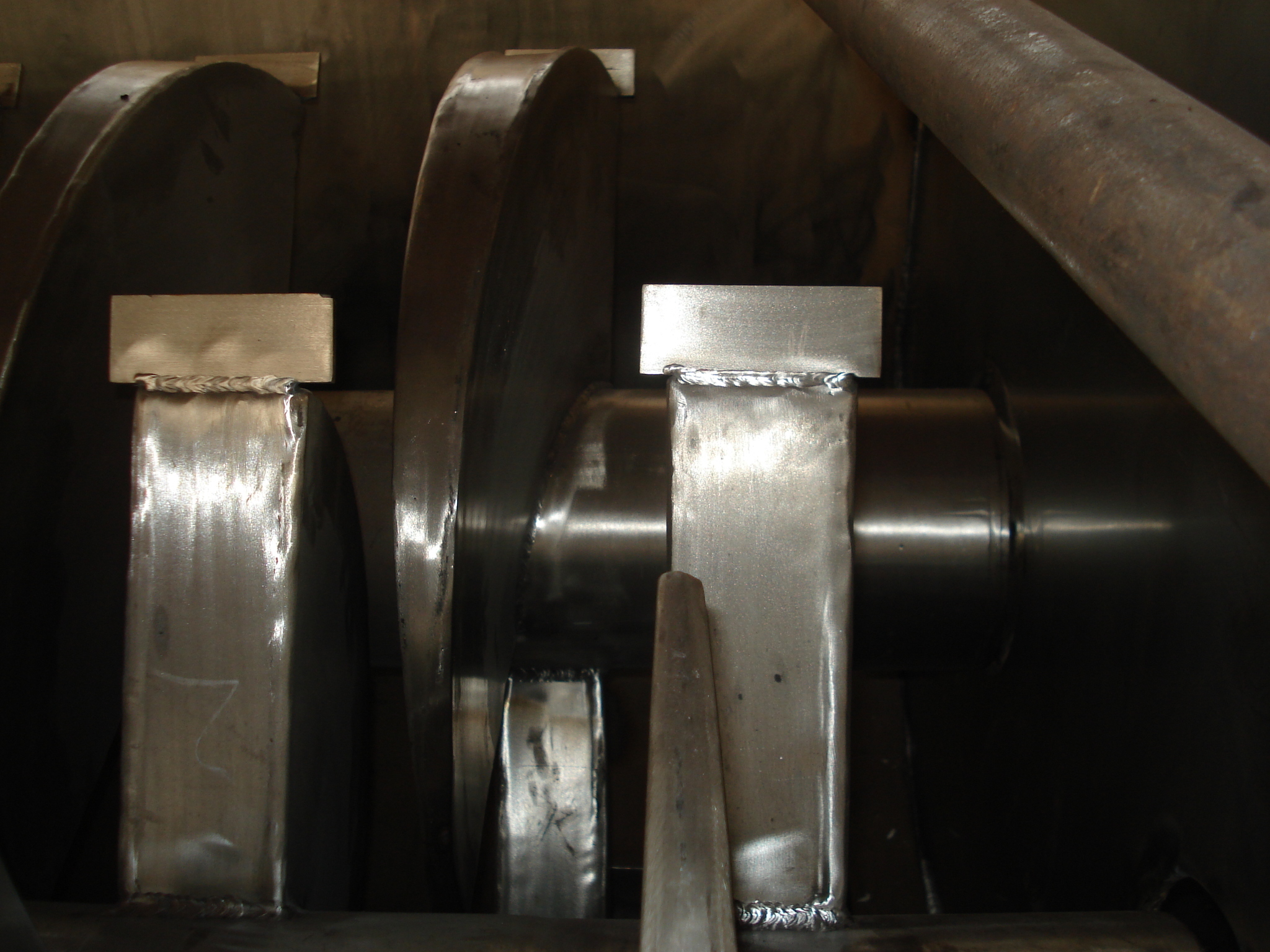

شفرات مجوفة على شكل سكين مرتبة بشكل كثيف تمر على طول عمود مجوف ، حيث تتدفق وسيلة نقل الحرارة. مساحة نقل الحرارة لكل وحدة من الحجم الفعلي كبيرة ،وتتراوح درجة حرارة الوسيط لنقل الحرارة من -40 درجة مئوية إلى 320 درجة مئويةيمكن أن يكون بخارًا أو سائلًا مثل الماء الساخن أو الزيت الحراري. يتم استخدام التسخين الاستقرائي غير المباشر ، مما يلغي خطر فقدان الحرارة عبر الهواء ؛ يتم استخدام جميع الحرارة لتسخين المادة.الخسارة الحرارية تقتصر على تبديد الحرارة إلى البيئة من خلال طبقة العزل للوحدة. سطح نقل الحرارة الشكل الحاد للشفرة له وظيفة التنظيف الذاتي. الحركة النسبية للجسيمات المادية مع السطح الشكل الحاد يخلق تأثير غسل،إزالة المواد اللاصقة والحفاظ على سطح نقل الحرارة نظيف أثناء التشغيلقشرة مجفف الشفرة على شكل Ω ، عادة ما تحتوي على اثنين إلى أربعة عمودات خلط مجوفة.الغلاف لديه أغطية نهاية مختومة وغطاء أعلى لمنع تسرب الغبار المواد وضمان أداء مثالي.
تدفق وسيلة نقل الحرارة من خلال مفصل دوار ، من خلال سترة القشرة ، وأحواض التحريك المجوفة.عمود التحريك المجوف لديه هياكل داخلية مختلفة اعتمادا على نوع وسيلة نقل الحرارة لضمان نقل الحرارة المثالي.
خصائص الأداء
◎ انخفاض استهلاك الطاقة: بسبب التسخين غير المباشر ، لا توجد كمية كبيرة من الهواء التي تحمل الحرارة. الجدار الخارجي للمجفف عازل أيضًا. بالنسبة لمواد السماد ، فقط 1.2 كجم من البخار مطلوب لتبخير 1 كجم من الماء.
◎ تكلفة النظام المنخفضة: فإن مساحة سطح نقل الحرارة الكبيرة لكل وحدة من الحجم الفعلي تقلل من وقت المعالجة وتقلل من حجم المعدات ، مما يقلل بشكل كبير من مساحة المبنى ومتطلبات المساحة.
مجموعة واسعة من المواد القابلة للمعالجة: يمكنها التعامل مع المواد الحساسة للحرارة والمواد التي تتطلب معالجة درجات الحرارة العالية باستخدام وسائل نقل حرارة مختلفة. تشمل الوسائط المستخدمة عادة البخار ،زيت حراري، الماء الساخن، والماء البارد.
يمكن أن تعمل بشكل مستمر أو بشكل متقطع ، مما يجعلها قابلة للتطبيق في العديد من المجالات.
◎ انخفاض التلوث البيئي: نظرًا لأنه لا يستخدم الهواء ، فإن احتباس الغبار ضئيل. تبخر المذيب صغير جدًا ، مما يسهل المعالجة.للمواد الملوثة أو الحالات التي تتطلب استرداد المذيب، يمكن استخدام نظام الدوران المغلق.
◎ تكاليف تشغيل منخفضة: بنيتها تقلل من التآكل ، مما يؤدي إلى تكاليف صيانة منخفضة للغاية.
◎ التشغيل المستقر: بسبب تأثير التحريك الخاص للضغط والتوسع للشفرات على شكل شفرة ، تكون جسيمات المواد على اتصال كامل بسطح نقل الحرارة.داخل النطاق المحوري، درجة الحرارة والرطوبة وتدرج درجة الخلط للمادة صغيرة جدا، مما يضمن استقرار العملية.
مواد مناسبة
لقد تم استخدام مجفف المراوح بنجاح في صناعات الأغذية والكيمياء والبتروكيماويات والصبغات والطين الصناعي.وخصائص التحريك تمكنها من أداء العمليات الوحيدة التالية: الاحتراق (درجة حرارة منخفضة) ، التبريد، التجفيف (استرداد المذيب) ، التسخين (ذوبان) ، التفاعل، والتعقيم.زيادة مساحة نقل الحرارة لكل وحدة من الحجم الفعلي وتقصير وقت المعالجةكما يحتوي سطح نقل الحرارة على شكل كعب على وظيفة تنظيف ذاتي. وظيفة التحريك بالضغط والتوسع تضمن خلط موحد للمواد.تتحرك المادة في "تدفق المكبس" على طول الاتجاه المحوري، مع منحدرات صغيرة جدا في درجة الحرارة والرطوبة، ودرجة الخلط داخل النطاق المحوري. باستخدام زيت نقل الحرارة كوسيط حرارة،يمكن لجهاز تجفيف القوارب القيام بعمليات الاحتراق منخفضة درجة الحرارةعلى سبيل المثال، يتم تحويل كبريتات الكالسيوم ثنائية الهيدرات (Ca2SO4·2H2O) إلى كبريتات الكالسيوم نصف الهيدرات (Ca2SO4·1/22H2O) عن طريق الاحتراق.يتم تحويل بيكربونات الصوديوم (NaHCO3) إلى رماد الصودا (Na2HCO3) عن طريق التهويةيمكن إدخال وسائل تبريد مثل الماء أو محلول المياه المالحة للتبريد.المبرد القلوي من نوع الدراجة المستخدم في صناعة الرماد الصودي يحل محل المبرد القلوي المبرد بالهواء القديم، توفير الطاقة ومعدات معالجة غازات العادم، وخفض تكاليف التشغيل.استهلاك الطاقة، والسيطرة البيئية يمكن التحكم فيها بشكل مثالي. وهي مناسبة بشكل خاص للمواد التي تتطلب استرداد المذيبات ، والمواد القابلة للاشتعال ، والتي تتأكسد بسهولة ، والمواد الحساسة للحرارة.يستخدم على نطاق واسع في المواد الكيميائية الدقيقة، صناعات البتروكيماويات والصبغات. توحيد درجة الحرارة والرطوبة والمزج داخل النطاق المحوري يسمح للمعدات باستخدامها للتسخين أو الذوبان ،أو لبعض تفاعلات المواد الصلبةوقد تم استخدامها بنجاح في صناعات الأسمدة المركبة والنشويات المعدلة. يمكن استخدام مجفف المراوح لتعقيم الأغذية والدقيق.مساحة التسخين الكبيرة داخل وحدة حجم فعال بسرعة تسخين المادة إلى درجة حرارة التعقيم، وتجنب التسخين لفترة طويلة التي يمكن أن تغير نوعية المادة.
المواصفات التقنية
| مشروع | كيه جي جي 3 | كيه جي جي 9 | KJG13 | KJG18 | كيه جيه 29 | KJG41 | كيه جي جي 52 | KJG68 | كيه جيه 81 | كيه جي جي 95 | KJG110 |
| النموذج | |||||||||||
| مساحة نقل الحرارة ((م2) | 3 | 9 | 13 | 18 | 29 | 41 | 52 | 68 | 81 | 95 | 110 |
| الحجم الفعلي ((m3) | 0.06 | 0.32 | 0.59 | 1.09 | 1.85 | 2.8 | 3.96 | 5.21 | 6.43 | 8.07 | 9.46 |
| نطاق السرعة ((rmp) | 15-30 | 10-25 | 10-25 | 10-20 | 10-20 | 10-20 | 10-20 | 10-20 | 5-15 | 5-15 | 5-10 |
| الطاقة ((kw) | 2.2 | 4 | 5.5 | 7.5 | 11 | 15 | 30 | 45 | 55 | 75 | 95 |
| عرض الحاوية A ((mm) | 306 | 584 | 762 | 940 | 1118 | 1296 | 1476 | 1652 | 1828 | 2032 | 2210 |
| العرض الإجمالي B ((ملم) | 736 | 841 | 1066 | 1320 | 1474 | 1676 | 1854 | 2134 | 1186 | 2438 | 2668 |
| عرض الحاوية C ((mm) | 1956 | 2820 | 3048 | 3328 | 4114 | 4724 | 5258 | 5842 | 6020 | 6124 | 6122 |
| الطول الإجمالي D ((ملم) | 2972 | 4876 | 5486 | 5918 | 6808 | 7570 | 8306 | 9296 | 9678 | 9704 | 9880 |
| مسافة المدخل/المخرج E ((mm) | 1752 | 2540 | 2768 | 3048 | 3810 | 4420 | 4954 | 5384 | 5562 | 5664 | 5664 |
| المركز العالي F ((mm) | 380 | 380 | 534 | 610 | 762 | 915 | 1066 | 1220 | 1220 | 1220 | 1220 |
| الطول الإجمالي H ((mm) | 762 | 838 | 1092 | 1270 | 1524 | 1778 | 2032 | 2362 | 2464 | 2566 | 2668 |
| مدخل N ((إنش) | 3/4 | 3/4 | 1 | 1 | 1 | 1 | أسلوب التأهيل، 11/2 | أسلوب التأهيل، 11/2 | أسلوب التأهيل، 11/2 | أسلوب التأهيل، 11/2 | 2 |
| منفذ O ((إنش) | 3/4 | 3/4 | 1 | 1 | 1 | 1 | أسلوب التأهيل، 11/2 | أسلوب التأهيل، 11/2 | أسلوب التأهيل، 11/2 | أسلوب التأهيل، 11/2 | 2 |
مخطط هيكل المنشأة
قضايا الطلب
| الاسم | جيانغين فارسون |
| معدات المعالجة: | مجفف الدراجات |
| الرطوبة الأولية: | 70% |
| الرطوبة النهائية: | 25% |
| قدرة المعالجة: | 200 كجم / ساعة ~ 300 كجم / ساعة |
| معدات المعالجة: | |
| قبل المعالجة | بعد المعالجة |
|
|
