تفاصيل المنتج:
|
| اسم: | مجفف المجذاف المجوف | مادة: | 304 الفولاذ المقاوم للصدأ أو الكربون الصلب |
|---|---|---|---|
| منطقة تدفئة: | 9 مترا مربعا | قوة: | 4kw |
| مصدر الحرارة: | التدفئة بالغاز أو الكهرباء أو البخار | سرعة: | من 10 إلى 25 دورة في الدقيقة |
| تسليط الضوء: | مجفف المجذاف المجوف 4KW,مجفف المجذاف المجوف 25 دورة في الدقيقة,آلة تجفيف الحمأة 10 دورة في الدقيقة |
||

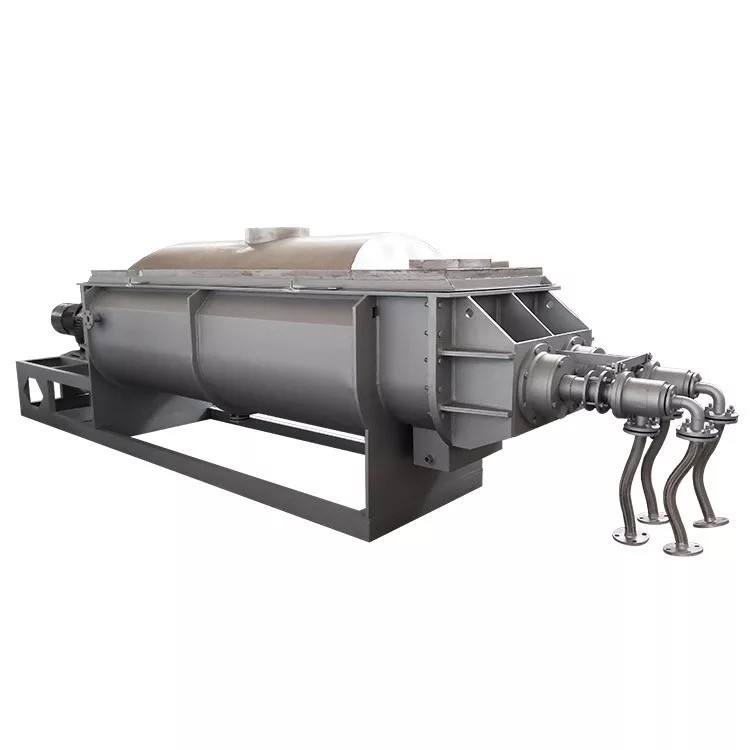

سعر المصنع آلة تجفيف الحمأة المجذاف المجوفة
تطبيق
تم استخدام مجفف المجذاف بنجاح في المواد الغذائية والكيميائية والبتروكيماوية والصباغة والحمأة الصناعية وغيرها من المجالات.تتيح خصائص نقل الحرارة ، والتبريد ، والإثارة للمعدة أداء عمليات الوحدة التالية: التكليس (درجة حرارة منخفضة) ، والتبريد ، والتجفيف (استرداد المذيبات) ، والتدفئة (الذوبان) ، والتفاعل ، والتعقيم.الشفرة المحرضة هي أيضًا سطح لنقل الحرارة ، مما يزيد من مساحة نقل الحرارة لكل وحدة حجم فعال ويقصر وقت المعالجة.سطح نقل الحرارة على شكل إسفين لديه وظيفة التنظيف الذاتي.الضغط - تعمل وظيفة التمدد والإثارة على خلط المواد بالتساوي.تتحرك المادة في "تدفق السدادة" على طول الاتجاه المحوري ، وتكون درجة الحرارة والرطوبة وتدرج الخلط للمادة صغيرة في الفاصل المحوري.
المعايير الفنية
| بند | WKS-P3 | WKS-P9 | WKS-P13 | WKS-P18 | WKS-P29 | WKS-P41 | WKS-P52 |
| نموذج | |||||||
| منطقة التدفئة (م 2) | 3 | 9 | 13 | 18 | 29 | 41 | 52 |
| منطقة فعالة (م 3) | 0.06 | 0.32 | 0.59 | 1.09 | 1.85 | 2.8 | 3.96 |
| السرعة (rmp) | من 15 إلى 30 | من 10 إلى 25 | من 10 إلى 25 | من 10 إلى 20 | من 10 إلى 20 | من 10 إلى 20 | من 10 إلى 20 |
| الطاقة (كيلوواط) | 2.2 | 4 | 5.5 | 7.5 | 11 | 15 | 30 |
| عرض الماكينة أ (مم) | 306 | 584 | 762 | 940 | 1118 | 1296 | 1476 |
| العرض الإجمالي ب (مم) | 736 | 841 | 1066 | 1320 | 1474 | 1676 | 1854 |
| عرض الماكينة C (مم) | 1956 | 2820 | 3048 | 3328 | 4114 | 4724 | 5258 |
| الطول الكلي د (مم) | 2972 | 4876 | 5486 | 5918 | 6808 | 7570 | 8306 |
| المسافة (التغذية إلى التفريغ) E (مم) | 1752 | 2540 | 2768 | 3048 | 3810 | 4420 | 4954 |
| ارتفاع مركزي F (مم) | 380 | 380 | 534 | 610 | 762 | 915 | 1066 |
| الارتفاع الكلي ح (مم) | 762 | 838 | 1092 | 1270 | 1524 | 1778 | 2032 |
خصائص المعدات
1. استهلاك الطاقة في المجفف ذو النصل منخفض: بسبب التسخين غير المباشر ، لا توجد كمية كبيرة من الهواء الذي يحمل الحرارة ، والجدار الخارجي للمجفف مزود بطبقة عازلة.بالنسبة لمادة الملاط ، يلزم فقط 1.2 كجم من بخار الماء لتبخير 1 كجم من الماء.
2. يتميز نظام التجفيف بالشفرة بتكلفة منخفضة: فهو يتميز بسطح كبير لنقل الحرارة بحجم فعال ، مما يقلل من وقت المعالجة ويقلل من حجم الجهاز.إنه يقلل بشكل كبير من مساحة البناء ومساحة البناء.
3. مجموعة واسعة من مواد المعالجة: يمكن استخدام وسائط حرارية مختلفة لمعالجة كل من المواد الحساسة للحرارة والمواد التي تتطلب معالجة بدرجة حرارة عالية.الوسائط المستخدمة بشكل شائع هي: بخار الماء ، زيت نقل الحرارة ، الماء الساخن ، ماء التبريد ، إلخ. يمكن تشغيلها بشكل مستمر أو متقطع ويمكن تطبيقها في العديد من المجالات.
4. تلوث بيئي صغير: لا يتم استخدام الهواء ، ونادراً ما يتم تجريف مواد الغبار.تبخر المذيبات صغير ويسهل التعامل معه.يمكن استخدام الحلقات المغلقة للمواد الملوثة أو للظروف التي تتطلب استرداد المذيبات.
5 ، تكاليف تشغيل منخفضة: الجهاز يعمل بشكل طبيعي ، فقط 1 ساعة / يوم · الناس.خلط منخفض السرعة وهيكل معقول.كمية التآكل صغيرة وتكلفة الصيانة منخفضة.
6. عملية مستقرة: نظرًا لتمدد الضغط الخاص وتحريك الشفرة الإسفينية الشكل ، فإن جزيئات المواد تكون على اتصال تام بسطح نقل الحرارة.في الفترة المحورية ، تكون درجة الحرارة والرطوبة وتدرج الخلط للمادة صغيرة ، وبالتالي ضمان استقرار العملية.
مقدمة
يمكن لمجفف المجذاف المجوف من النوع الإسفيني أن يسخن أو يبرد بشكل غير مباشر المواد المعجون والحبيبية والمسحوق والطين ، ويمكنه أداء عمليات الوحدة مثل التجفيف والتبريد والتدفئة والتعقيم والتفاعل والتكلس بدرجة حرارة منخفضة وما شابه ذلك.إن مجداف نقل الحرارة المحرض الخاص من نوع الإسفين في الجهاز يتميز بكفاءة عالية في نقل الحرارة ووظيفة التنظيف الذاتي لسطح نقل الحرارة.

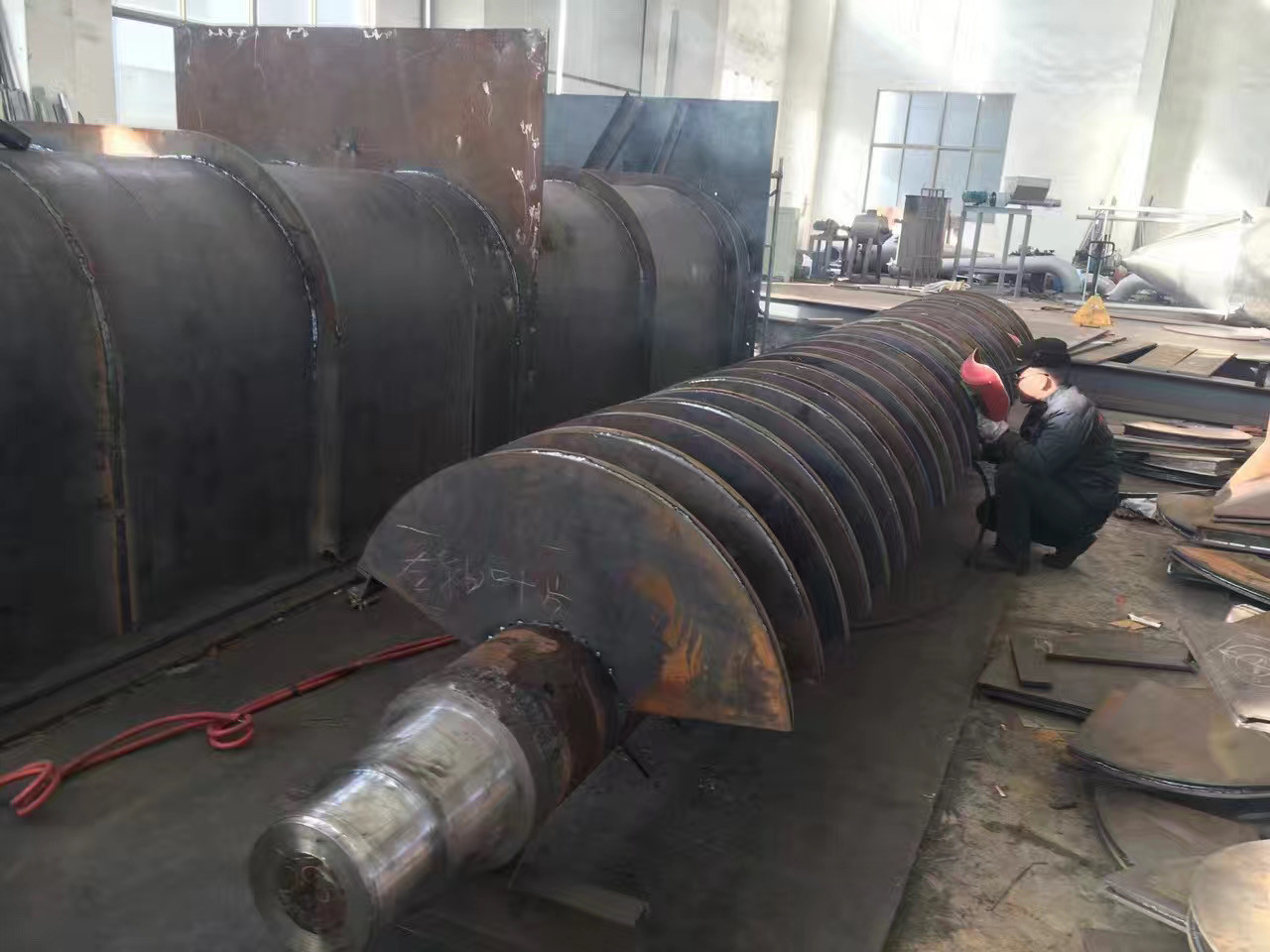

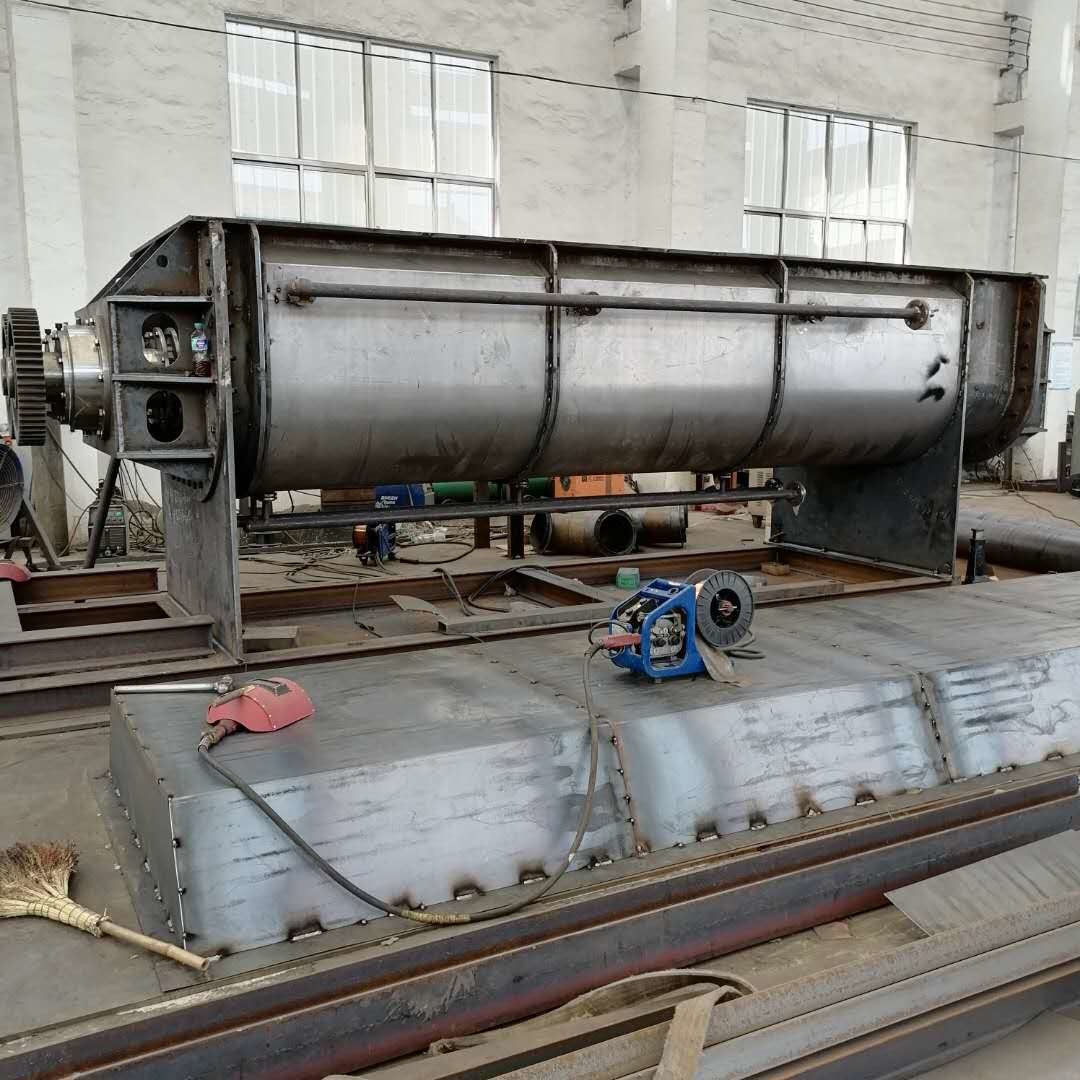

يتم ترتيب شفرة جوفاء على شكل إسفين بشكل كثيف على العمود المجوف ، ويتدفق الوسط الحراري عبر الشفرة عبر العمود المجوف.مساحة نقل الحرارة في الحجم الفعال لكل وحدة كبيرة ، ودرجة حرارة الوسط الحراري من -40 درجة مئوية إلى 300 درجة مئوية. يمكن أن يكون بخار الماء أو نوع سائل: مثل الماء الساخن وزيت نقل الحرارة.تسخين التوصيل غير المباشر ، لا يتم نقل الهواء بعيدًا لإزالة الحرارة ، ويتم استخدام الحرارة لتسخين المادة.فقدان الحرارة هو فقط تبديد الحرارة إلى البيئة من خلال عزل الجسم.سطح نقل الحرارة على شكل إسفين لديه وظيفة التنظيف الذاتي.تنتج الحركة النسبية لجزيئات المادة والسطح الإسفيني عملية تنقية ، والتي يمكن أن تغسل المادة اللاصقة على سطح الإسفين ، بحيث يتم الحفاظ على سطح نظيف لنقل الحرارة أثناء التشغيل.إن غلاف المجفف على شكل حرف W ، ويتم ترتيب اثنين إلى أربعة أعمدة محرض مجوفة بشكل عام في الهيكل.يحتوي الغلاف على غطاء طرفي محكم الإغلاق وغطاء علوي لمنع غبار المواد من التسرب وتجميع بخار المذيب.يتم ترتيب حاجز في منفذ التفريغ لضمان ارتفاع مستوى المادة ، بحيث يتم تغطية سطح نقل الحرارة بالكامل بواسطة المادة.يمر وسيط نقل الحرارة عبر المفصل الدوار ويتدفق عبر غلاف الغلاف وعمود التقليب المجوف.يحتوي عمود التقليب المجوف على هياكل داخلية مختلفة وفقًا لنوع وسيط الحرارة لضمان تأثير نقل الحرارة الأمثل.
