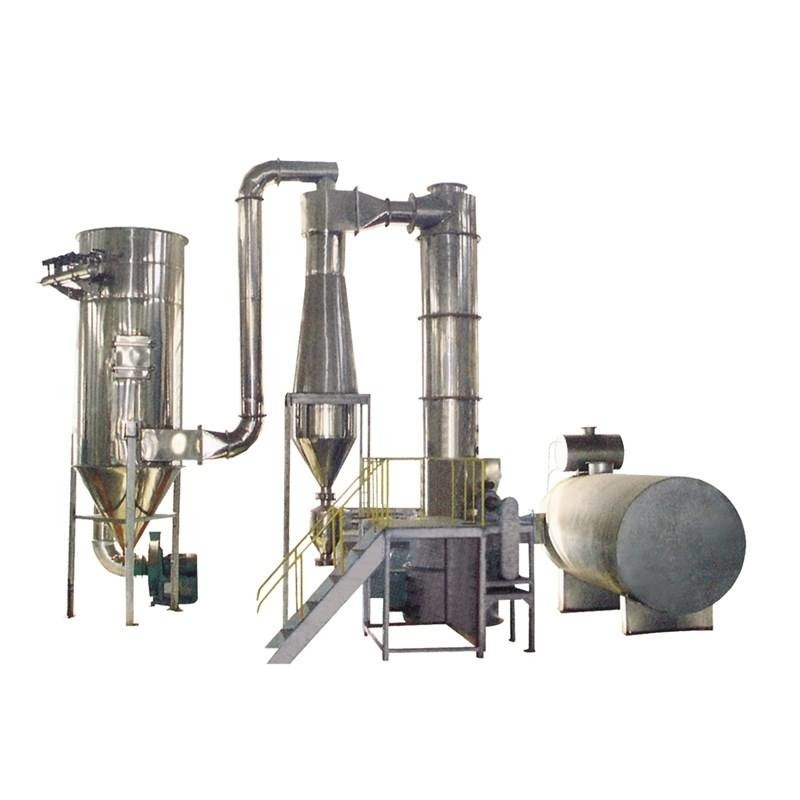

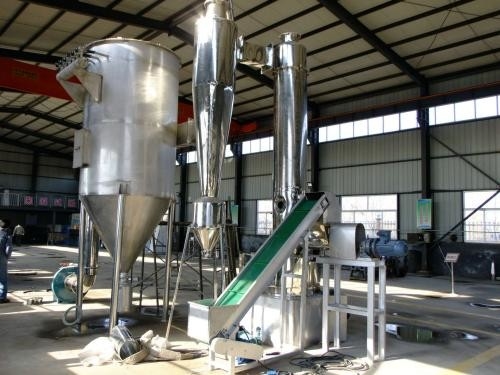

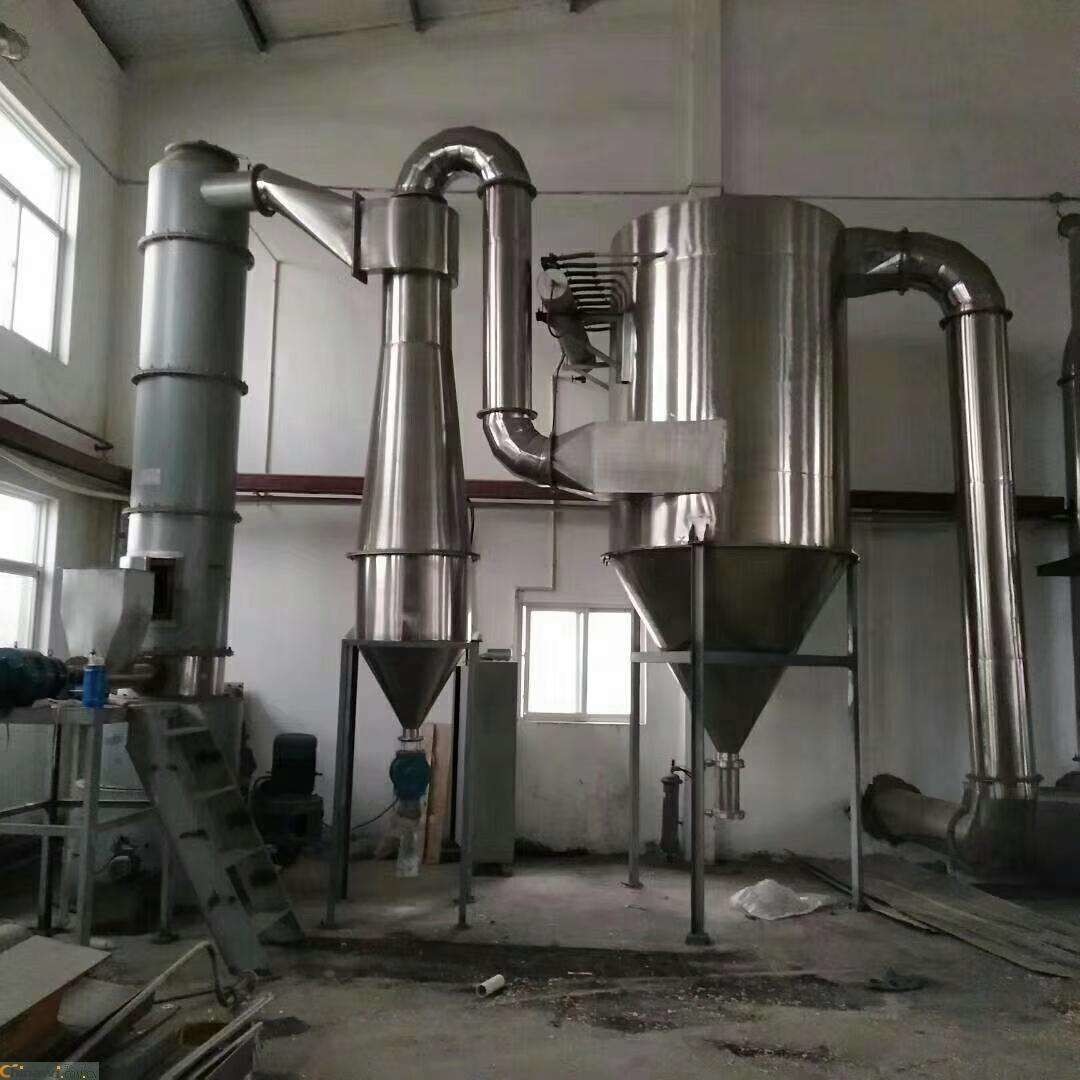

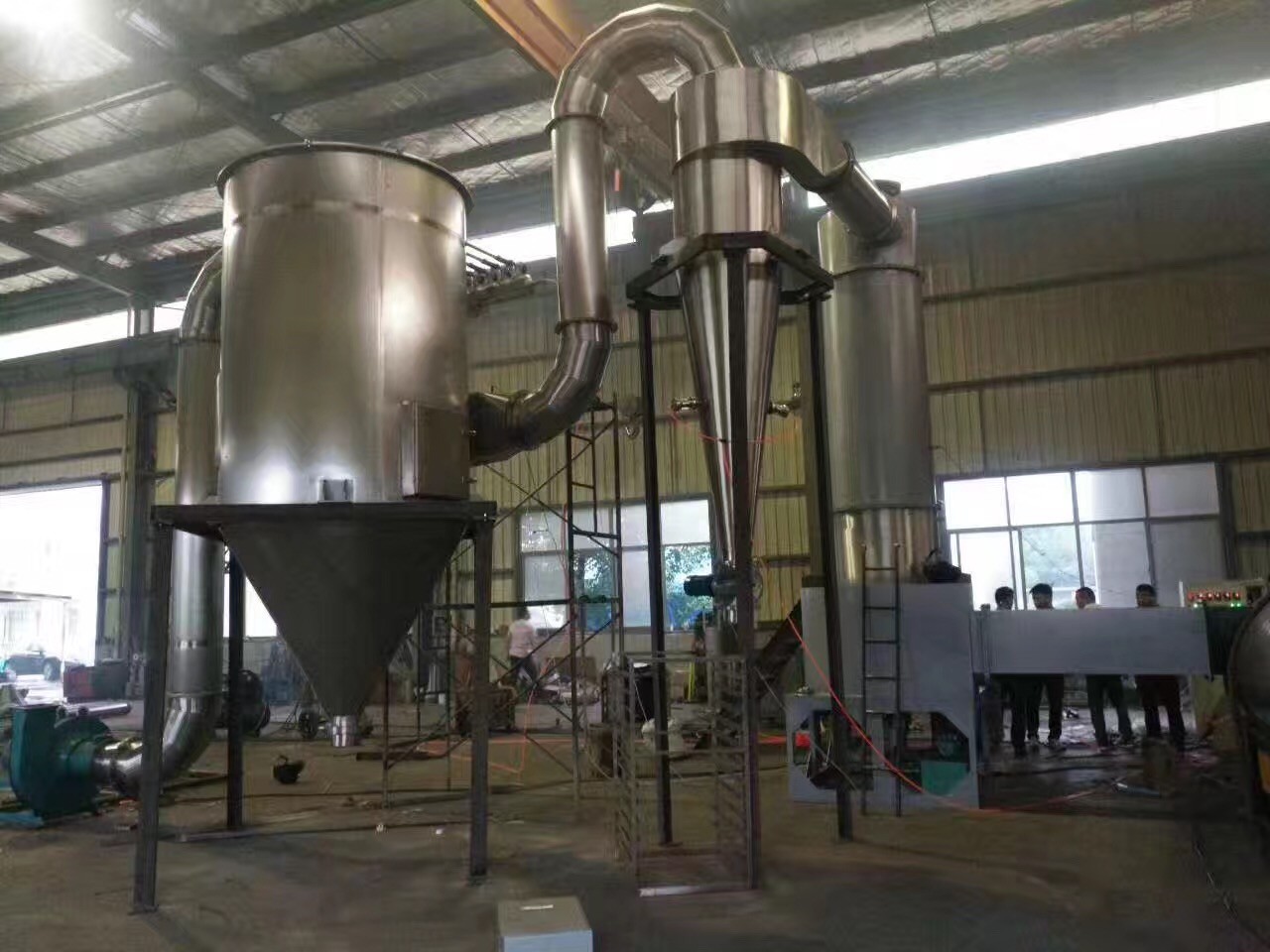

مجفف فلاش دوار
مبدأ معدات مجفف فلاش الروتاري
يتم إدخال الهواء الساخن بشكل عرضي إلى برج الفلاش الرئيسي عن طريق مدخل الهواء في الجزء السفلي من الوحدة الرئيسية ، ويتم تشكيل تدفق هواء دوار عالي السرعة متصاعد حلزونيًا في البرج الرئيسي.في نفس الوقت ، يتم تعديل حجم الفجوة الحلقية السفلية وفقًا لخصائص المواد المختلفة ، بحيث تكون سرعة الرياح في حالة مناسبة.
تدخل المادة إلى برج التجفيف مباشرة من خلال وحدة التغذية اللولبية ، وتحت تأثير وقيادة تدفق الهواء عالي السرعة ، فإنها تتشتت وتدور بسرعة مع تدفق الهواء بسرعة عالية.بالنسبة للجسيمات الكبيرة والرطبة نسبيًا ، فإن تدفق الهواء عالي السرعة لا يكفي للكسر والدوران بسرعة عالية ، لذلك يقع تدريجيًا تحت تأثير الجاذبية.عندما يسقط إلى أسفل الآلة الرئيسية ، فإن جهاز التكسير الموضوع في الأسفل يضطر إلى الانكسار والميكرونة ، ثم مع تدفق الهواء عالي السرعة.تتكرر عملية الدوران لإكمال عملية التجفيف.
المعايير الفنية
| معدات مجفف فلاش | ||||||||
| نموذج | قطر الاسطوانة (مم) |
درجة حرارة الهواء الداخل (℃) |
ارتفاع الآلة (مم) |
قوة (كيلوواط) |
قدرة التبخر (كجم / ساعة) |
سرعة الخلاط (دورة في الدقيقة) |
منطقة محتلة (مم) |
|
| RFD-4 | 400 | 110 إلى 350 | 3700 | 11 | 25 إلى 60 | 0 إلى 500 | 4000 × 2000 | |
| RFD-6 | 600 | 4800 | 22 | 40 إلى 200 | 0 إلى 450 | 5000 × 2250 | ||
| RFD-8 | 800 | 5900 | 36 | 80 إلى 400 | 0 إلى 400 | 6000 × 2300 | ||
| RFD-10 | 1000 | 6800 | 55 | من 100 إلى 800 | 0 إلى 350 | 8000 × 2400 | ||
| RFD-12 | 1200 | 7500 | 75 | 150 إلى 1000 | 0 إلى 300 | 9000 × 2500 | ||
| RFD-14 | 1400 | 8700 | 125 | 300 إلى 1300 | 0 إلى 200 | 10000 × 2800 | ||
| RFD-16 | 1600 | 9500 | 180 | 400 إلى 1800 | 0 إلى 160 | 12000 × 3500 | ||
مجفف فلاش دوارمعداتمعالجة
يتم تسخين الهواء إلى حوالي 180-300 درجة مئوية من خلال السخان ويدخل إلى مجفف الفلاش الدوار.يتم تغذية المادة الرطبة في آلية التغذية اللولبية عن طريق جهاز النقل ، ويمكن تنظيم وحدة التغذية اللولبية بدون خطوات.بعد أن يتم البثق ، يتم دفع المادة إلى البرج الرئيسي ، ثم يتم سحق الشفرة بسرعة عالية ولها زوايا مختلفة.يؤثر تدفق الهواء عالي الحرارة الذي يدخل البرج الرئيسي بسرعة عالية على الدوران عالي السرعة ويزيد السحب.في هذا الوقت ، تنخفض درجة حرارة تدفق الهواء بسرعة ، وتتبخر رطوبة المادة بسرعة.وبذلك تتم عملية التجفيف.
تدخل المادة المجففة إلى مرشح كيس النبض مع تدفق هواء عالي السرعة ودرجة حرارة عالية.يدخل تدفق الهواء من خارج كيس المرشح ويتم تصريفه لأعلى.من أجل منع كيس الفلتر من التراكم ، يتم استخدام صمام الملف اللولبي النبضي لإدخال تدفق هواء عالي الضغط (0.4 ~ 0.6 ميجا باسكال) من الجزء العلوي لكل كيس مرشح على فترات منتظمة ، ويتم إعادة تعبئة كيس الفلتر بشكل متكرر لتحقيق أفضل إزالة الغبار.تأثير.
ميزات معدات مجفف فلاش الروتاري
1. يتم اعتماد الهواء الداخل المماسي عن طريق ممر الهواء المزدوج ، والذي يتجنب تفاوت السرعة في مجال الدوران في مجال التدفق الشعاعي.
2. التحكم الفعال في الرطوبة النهائية والنعومة ، والتحكم من خلال التنسيق بين اللوح الدوار وسرعة الهواء الداخل.
3. تتميز الشفرة الدوارة بهيكل ترتيب فريد مع تآكل صغير وسطح تلامس عريض وقوة قطع كبيرة.
4. إنه جيد في التعامل مع المواد الحساسة للحرارة.الجزء السفلي من المحرك الرئيسي ينتمي إلى منطقة درجات الحرارة العالية.سرعة الغاز في هذه المنطقة عالية ويوجد جهاز حماية من مياه التبريد لتجنب فحم الكوك.
5. يتمتع النظام بمقاومة صغيرة وكفاءة حرارية عالية وبيئة تشغيل جيدة وكثافة عمالة منخفضة.
6 ، يستخدم المضيف نوعًا جديدًا من هيكل الختم ، ويتم تمديد دورة حياة المحمل الرئيسي ويحتوي غلاف المحمل على جهاز تبريد دوران الزيت.
مجال تطبيق معدات مجفف فلاش دوارة
المواد العضوية: مبيد حشري ، حمض لوريك ، حمض البنزويك ، حمض البنزويك ، مبيد للجراثيم دان ، أكسالات الصوديوم ، أسيتات السليلوز ، أصباغ عضوية ، إلخ.
الأصباغ: أكسيد الحديد الأسود ، صبغة النيلي ، حمض الزبد ، هيدروكسيد التيتانيوم ، كبريتيد الزنك ، مواد وسيطة مختلفة من صبغة الآزو.
المواد غير العضوية: الكاولين ، البورق ، كربونات الكالسيوم ، الهيدروكسيد ، كبريتات النحاس ، أكسيد الحديد ، كربونات الباريوم ، ثالث أكسيد الأنتيمون ، الكريوليت ، وما شابه.
الغذاء: بروتين وجبة فول الصويا المخمر ، بروبيوتيك النخالة ، النشا الجيلاتيني ، حوض النبيذ ، سكر القمح ، نشا القمح ، نشا الذرة والذرة ، إلخ.
