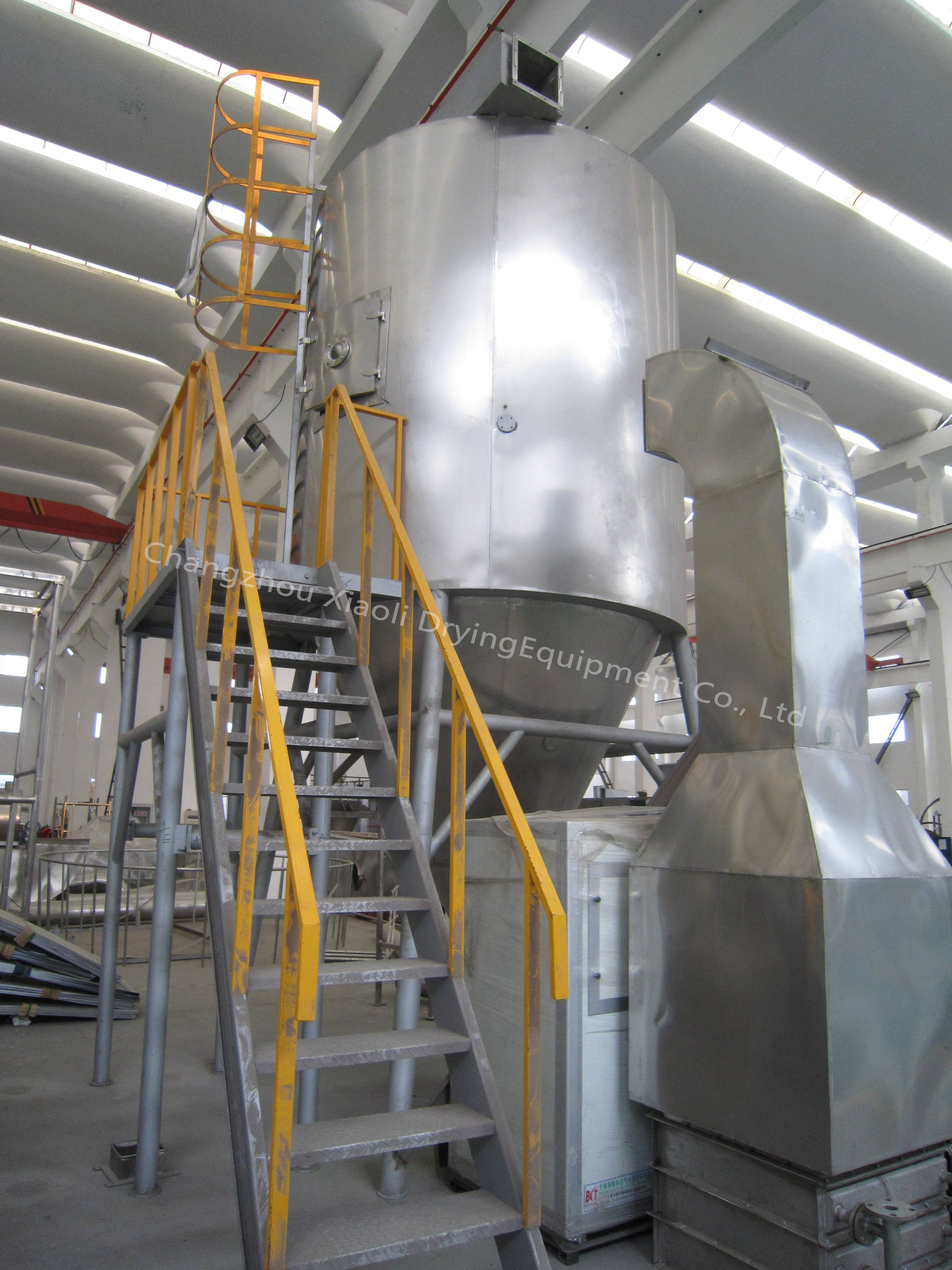

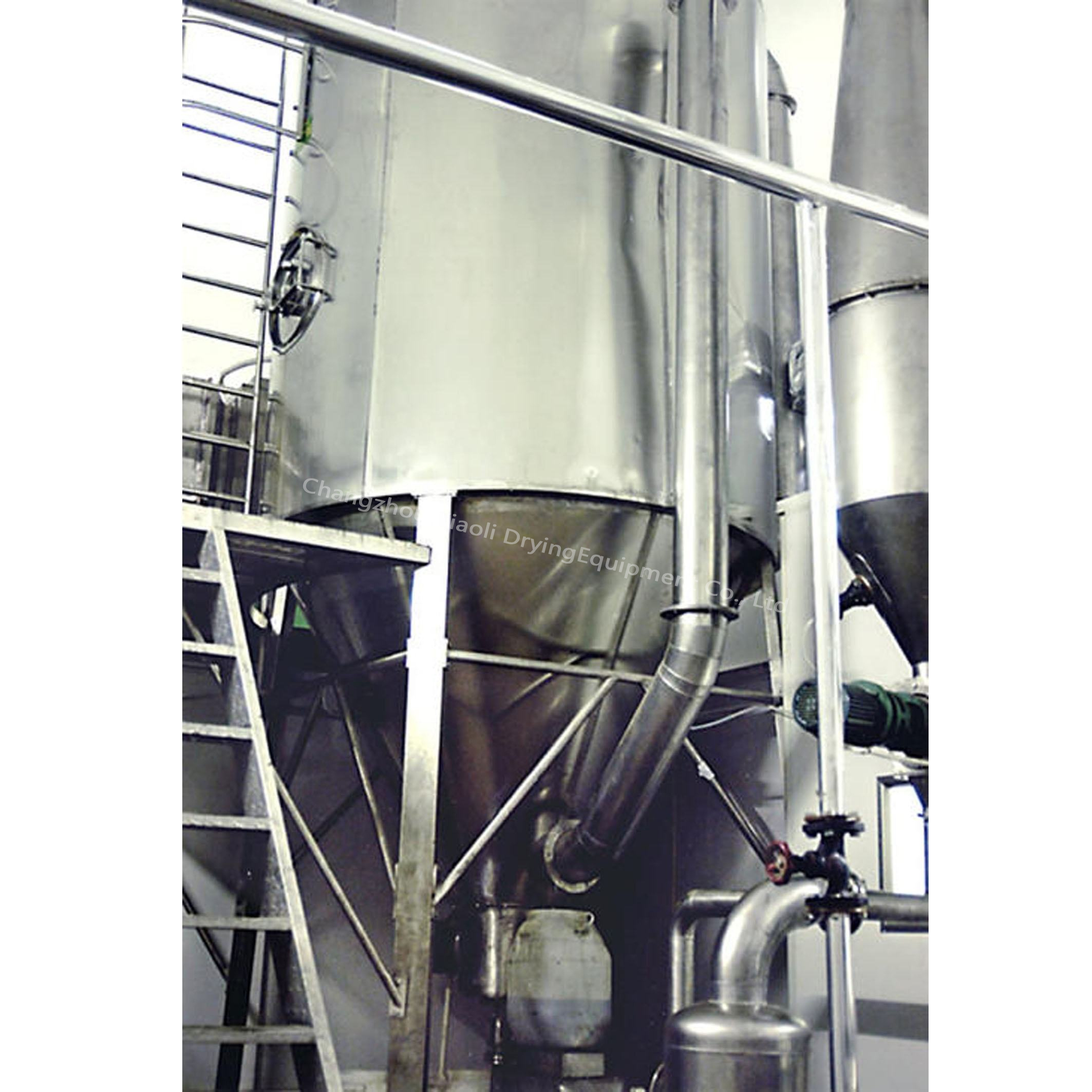

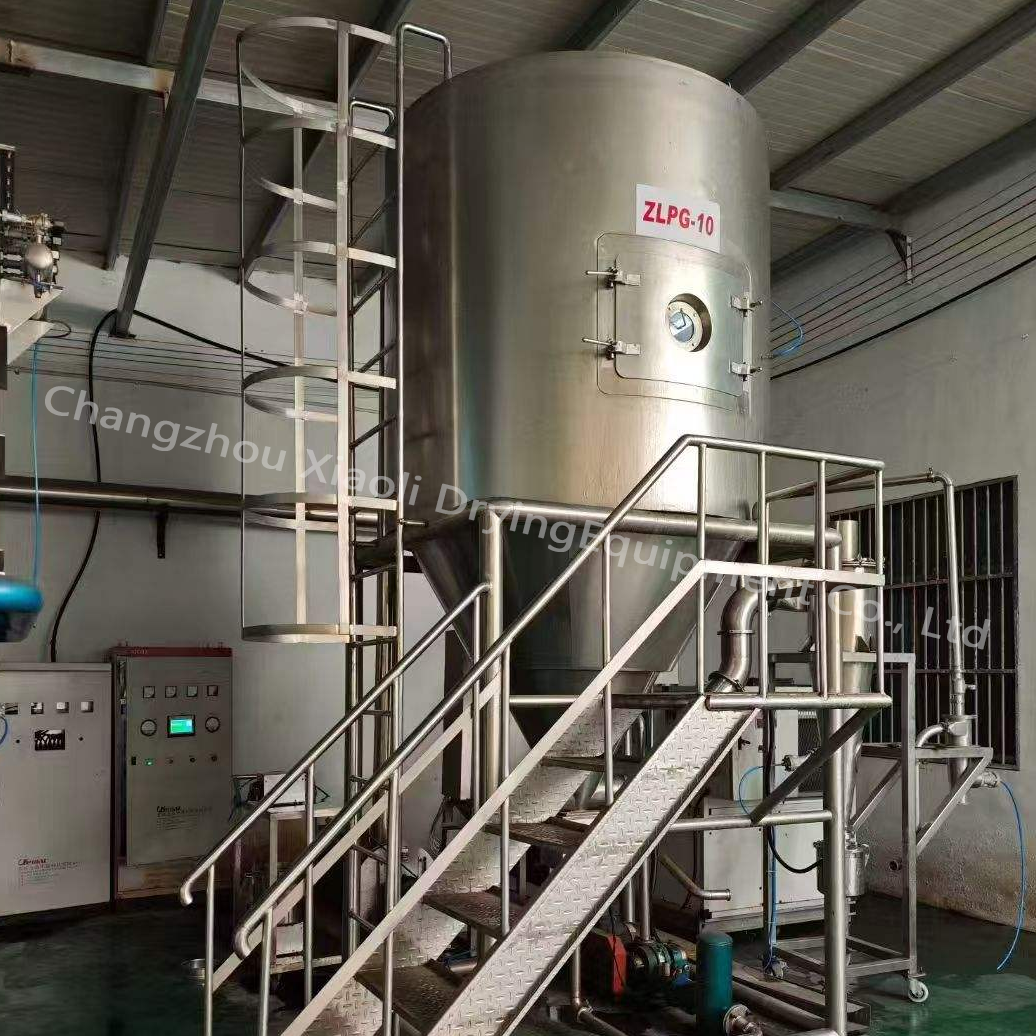

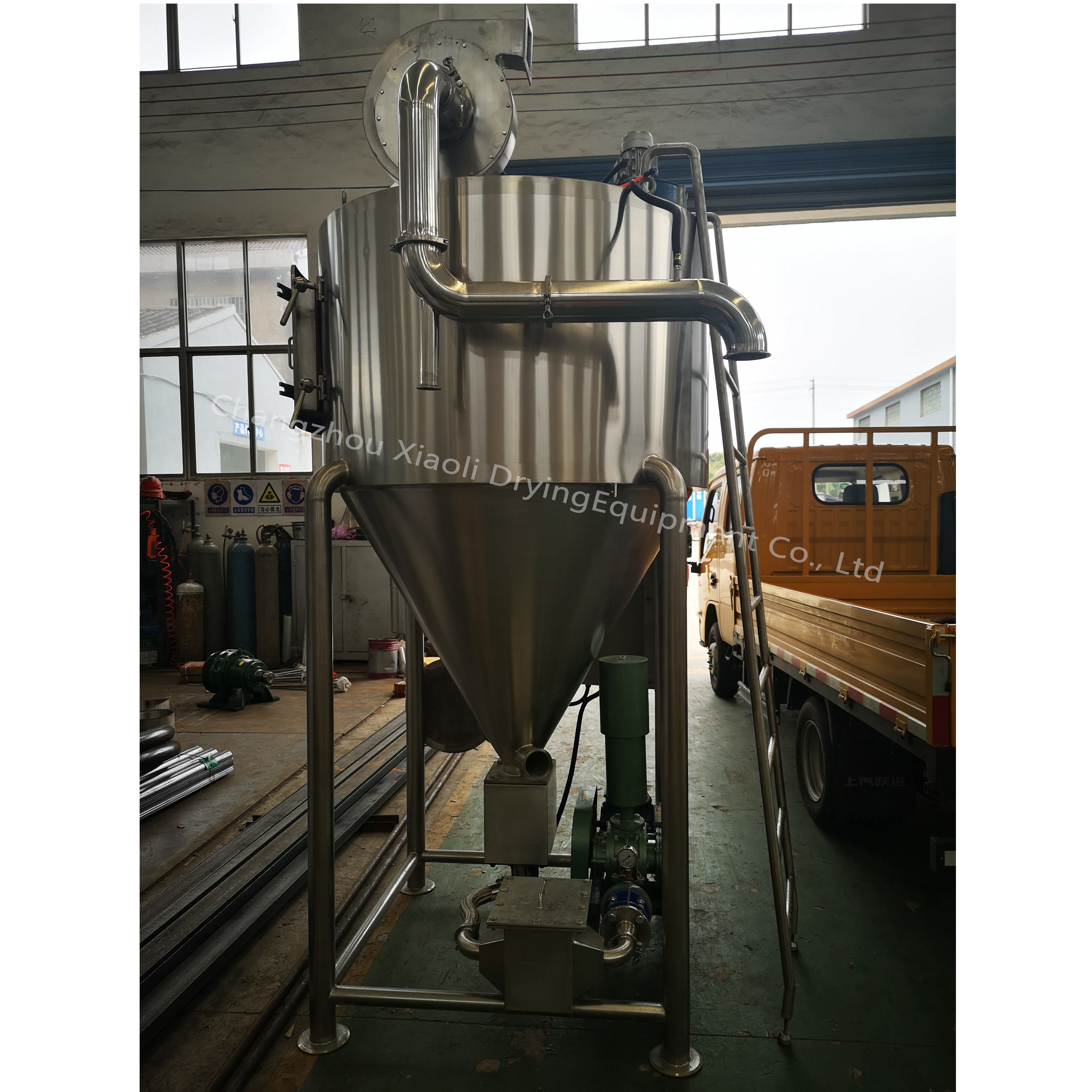

سلسلة ZLPG مجفف بالرش لمستخلصات الطب الصيني التقليدي
وصف المنتج
يمثل نظام التجفيف بالرش بالطرد المركزي عالي السرعة لمستخلصات الطب الصيني التقليدي (TCM) تطبيقًا لتقنية التجفيف بالرش بالطرد المركزي المصممة خصيصًا لتجفيف المواد المحددة. يستخدم جهاز طرد مركزي عالي السرعة لتشتيت المادة إلى رذاذ دقيق، مما يسهل الاتصال الكامل بالهواء الساخن لتحقيق التجفيف الفوري وإنتاج منتج نهائي مسحوق. تم تصميم هذا المجفف المتخصص لمستخلصات الطب الصيني التقليدي خصيصًا لمعالجة التحديات الفريدة التي ينطوي عليها التجفيف بالرش للمركزات الصينية التقليدية ومستخلصات النباتات.
مبدأ العمل
يمثل نظام التجفيف بالرش بالطرد المركزي عالي السرعة لمستخلصات الطب الصيني التقليدي تطبيقًا لتقنية التجفيف بالرش بالطرد المركزي المصممة خصيصًا لتجفيف المواد المحددة. وهو جهاز تجفيف يستخدم جهاز طرد مركزي عالي السرعة لتشتيت المادة إلى رذاذ دقيق، مما يضمن الاتصال الكامل بالهواء الساخن لتحقيق التجفيف الفوري وإنتاج منتج نهائي مسحوق.
ميزات الأداء
◎ جسم البرج مزود بقميص هواء بارد؛
◎ تم تركيب جهاز هز ميكانيكي أوتوماتيكي على جسم البرج؛
◎ جسم البرج والأنابيب مزودة بمنافذ تنظيف سريعة الفتح ومنافذ تصريف؛
◎ يمكن تجهيزه بخزان تغذية أوتوماتيكي التحكم بدرجة حرارة ثابتة؛
◎ يمكن توفيره مع ملحقات غسيل البرج اليدوية عالية الضغط؛
◎ جميع الأجزاء الملامسة للمادة مصنوعة من الفولاذ المقاوم للصدأ (أو يمكن تصنيع الوحدة بأكملها من الفولاذ المقاوم للصدأ)؛
◎ يتم جمع المواد عبر نظام فصل إعصاري من مرحلتين، أو مزيج من فاصل إعصاري أحادي المرحلة وجهاز غسل رطب؛
◎ درجة حرارة الهواء الداخل تتميز بالتحكم التلقائي والقدرة على التعديل المستمر؛
◎ يمكن تجهيزه بجهاز كنس الهواء.
المواصفات الفنية
| الموديل | ZLPG-15 | ZLPG-20 | ZLPG-25 | ZLPG-32 | ZLPG-38 | ZLPG-40 | ZLPG-47 | ZLPG-52 | ZLPG-58 | |
| معدل تبخر الرطوبة | 5 | 10 | 25 | 50 | 80 | 100 | 150 | 200 | 300 | |
| قدرة معالجة تغذية السائل | 6-7 | 12-14 | 25-34 | 50-68 | 80-108 | 100-135 | 150-203 | 200-270 | 300-406 | |
| إنتاج المنتج النهائي | 1-2 | 2-4 | 4.8-7.2 | 9.2-14 | 14.8-22.4 | 18.4-28 | 28-42 | 36.8-56.4 | 55-85 | |
| محتوى المواد الصلبة للمادة الرطبة | 18-25 | |||||||||
| محتوى الرطوبة للمنتج النهائي | 3-5 | |||||||||
| الطاقة الكهربائية | 36 | 45 | 63 | 99 | 132 | 153 | 204 | 246 | 330 | |
| مصدر التسخين | بخار + كهرباء | |||||||||
| طريقة جمع المنتج | جمع نقطة واحدة أو نقطتين: جمع ≥95% من الدراجات الهوائية في تمريرة واحدة. | |||||||||
| (وكفاءة الجمع الأولية) | ||||||||||
| أدوات التحكم الآلي | التحكم والتنظيم التلقائي لدرجة الحرارة والضغط، مع إنذارات متشابكة. | |||||||||
| درجة حرارة الهواء الداخل | 150-200 | |||||||||
| درجة حرارة الهواء الخارج | 80-100 | |||||||||
| الأبعاد الكلية | طويل | 5000 | 5500 | 7000 | 8000 | 9800 | 11000 | 12200 | 14100 | 15000 |
| عرض | 3000 | 3500 | 4000 | 5000 | 5700 | 6200 | 7000 | 7800 | 9000 | |
| (مم) | مرتفع | 4500 | 4600 | 5200 | 6500 | 7600 | 8100 | 9000 | 9850 | 11100 |
الأسئلة الشائعة: مجفف الرش ZLPG Series لمستخلصات الطب الصيني التقليدي
س1: ما هو الفرق الرئيسي بين سلسلة ZLPG ومجففات الرش LPG القياسية؟
ج1: غالبًا ما تواجه مجففات الرش القياسية مشاكل الالتصاق بالجدران، وامتصاص الرطوبة، وتليين المواد عند معالجة الطب الصيني التقليدي (TCM). تم تصميم سلسلة ZLPG خصيصًا للطب الصيني التقليدي مع:
قميص هواء بارد: يمنع المواد الحساسة للحرارة من التليين والتفحم على جدار البرج.
جهاز كنس الهواء: يقوم تلقائيًا بتنظيف المسحوق المتراكم من الأسطح الداخلية.
استعادة محسنة: مصمم للطبيعة الدقيقة والمحبة للرطوبة لمساحيق الطب الصيني التقليدي لضمان عوائد أعلى.
س2: كيف يمنع النظام "الالتصاق بالجدران" أثناء عملية التجفيف؟
ج2: نستخدم نهجًا متعدد الطبقات لحل هذه المشكلة الصناعية الشائعة:
تبريد مبرد: نظام تدوير هواء بارد يحافظ على درجة حرارة جدار البرج أقل من نقطة تليين المستخلص.
مطارق هوائية: يتم تركيب أجهزة هز ميكانيكية أوتوماتيكية على البرج لإزالة أي مسحوق يلتصق بالسطح.
تلميع المرآة: يتم تلميع الجدران الداخلية إلى تشطيب مرآة لتقليل احتكاك المادة والتصاقها.
س3: ما هي متطلبات محتوى المواد الصلبة في التغذية السائلة؟
ج3: للحصول على أداء مثالي، يجب أن يكون محتوى المواد الصلبة للمادة الرطبة بين 18٪ و 25٪. في حين أن النظام يمكنه التعامل مع الاختلافات، فإن اللزوجة العالية جدًا قد تؤثر على جودة الرذاذ، بينما يقلل محتوى المواد الصلبة المنخفض جدًا من كفاءة الإنتاج الإجمالية.
س4: ما هو محتوى الرطوبة النموذجي للمسحوق النهائي؟
ج4: في ظل ظروف التشغيل القياسية، يتم الحفاظ على محتوى الرطوبة للمنتج النهائي بين 3٪ و 5٪. يمكن ضبط ذلك عن طريق تعديل درجات حرارة الهواء الداخل/الخارج ومعدل التغذية.
س5: هل المعدات سهلة التنظيف والصيانة؟
ج5: نعم. تم تصميم سلسلة ZLPG لتلبية معايير GMP الصارمة:
منافذ سريعة الفتح: يتميز البرج والأنابيب بمنافذ تنظيف وتصريف سريعة الفتح لسهولة الوصول.
هيكل من الفولاذ المقاوم للصدأ: جميع الأجزاء الملامسة مصنوعة من الفولاذ المقاوم للصدأ عالي الجودة (SUS304 أو SUS316L)، مما يضمن مقاومة التآكل وسهولة التعقيم.
التوافق مع CIP: يدعم التصميم عمليات التنظيف في المكان (CIP) لضمان عدم وجود تلوث متبادل بين الدفعات.
س6: ما هي مصادر التسخين المتاحة لهذا النظام؟
ج6: نقدم تكوينات تسخين مرنة بناءً على البنية التحتية لمنشأتك:
بخار + كهرباء: التكوين الأكثر شيوعًا، باستخدام البخار للتسخين المسبق والمضخمات الكهربائية للتحكم الدقيق في درجة الحرارة.
التسخين الكهربائي: مثالي للوحدات الصغيرة أو المرافق التي لا تحتوي على مصدر بخار.
فرن هواء ساخن يعمل بالغاز: مناسب للإنتاج على نطاق واسع في المناطق التي يتوفر فيها الغاز الطبيعي بتكلفة معقولة.
س7: كيف يحقق النظام كفاءة جمع ≥95%؟
ج7: لزيادة العائد إلى أقصى حد، نستخدم نظام فصل إعصاري من مرحلتين. بالنسبة للمساحيق فائقة الدقة، يمكننا أيضًا تجهيز الوحدة بفلتر كيسي نبضي أو جهاز غسل رطب لالتقاط الجسيمات المتبقية، مما يضمن الحد الأدنى من فقدان المنتج.
س8: هل يمكن تعديل درجة الحرارة للمواد شديدة الحساسية للحرارة؟
ج8: بالتأكيد. يتميز النظام بالتحكم التلقائي في درجة الحرارة والتعديل المستمر. يتم مراقبة الهواء الداخل (عادة 150-200 درجة مئوية) والهواء الخارج (80-100 درجة مئوية) عبر مستشعرات عالية الدقة ومتشابكة مع مضخة التغذية لضمان عدم المساس بالمكونات النشطة أبدًا بسبب الحرارة الزائدة.
هل تحتاج إلى حل مخصص؟
إذا كان المستخلص الخاص بك له خصائص فريدة أو متطلبات رطوبة محددة، يمكن لفريق الهندسة لدينا تقديم اقتراح فني مخصص.
