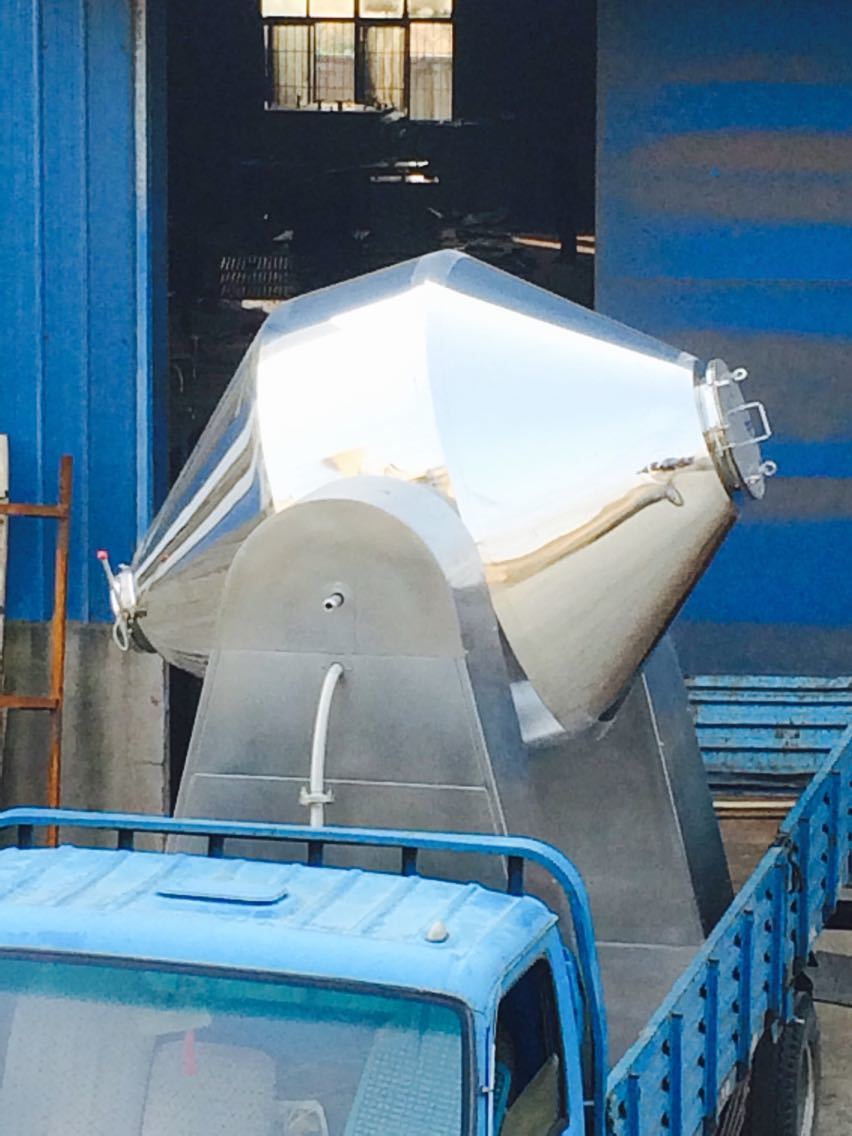

مجفف فراغ مزدوج مخروطي مخصص للتحكم الدقيق في درجة الحرارة وتوفير الطاقة
تقنية تجفيف فراغ عالية الدقة وفعالة من حيث الطاقة يضمن مجفف فراغ مزدوج مخروطي مخصص من سلسلة SZG مصمم للعمليات الصناعية التي تسعى إلى أقصى قدر من كفاءة الطاقة دون المساس بسلامة المواد. من خلال تحسين انتقال الحرارة عبر الغلاف الداخلي، تحقق هذه المعدات أكثر من ضعف الكفاءة الحرارية من أفران التجفيف العادية.
الميزات الرئيسية بناءً على عمليتنا المتقدمة:
التحكم الدقيق في درجة الحرارة: مزود بأنظمة تحكم آلية، يحافظ على درجات حرارة مستقرة بين 20 درجة مئوية و 160 درجة مئوية، مما يجعله مثاليًا للمنتجات البيوكيميائية والمواد الخام المعدنية.
مخصص للمواد اللزجة: لحل مشكلة التصاق المواد، نقدم آليات "لوحة الرفع" مصممة خصيصًا ومحامل كروية داخلية لضمان التجفيف المنتظم.
تحسين توفير الطاقة: متوافق مع وسائط حرارية متعددة بما في ذلك الماء الساخن، والبخار منخفض الضغط، والزيت الحراري، مما يسمح لك باختيار مصدر الطاقة الأكثر فعالية من حيث التكلفة لمنشأتك.
تنظيم سرعة بدون خطوات (SZG-A): يوفر طرازنا المطور SZG-A تحكمًا ثابتًا في درجة الحرارة وسرعات دوران قابلة للتعديل، مما يضمن منحنى التجفيف المثالي لكل دفعة.
استقرار فائق: يضمن الاتصال المرن المزدوج بالحزام والسلسلة تطابق محوري العمودين، مما يقلل الاهتزاز ويطيل العمر التشغيلي للأختام الميكانيكية.
مبدأ العمل
◎ يتم إدخال الطاقة الحرارية (مثل الماء الساخن، أو البخار منخفض الضغط، أو زيت نقل الحرارة) إلى السترة المغلقة، وتنتقل الحرارة إلى المادة التي يتم تجفيفها عبر الغلاف الداخلي.
◎ مدفوعة بمصدر طاقة، يدور الخزان ببطء، ويخلط المادة بداخله باستمرار، مما يعزز عملية التجفيف.
◎ تكون المادة تحت التفريغ، ويؤدي انخفاض ضغط البخار إلى وصول الرطوبة (المذيب) على سطح المادة إلى التشبع والتبخر، والذي يتم بعد ذلك تفريغه واستعادته على الفور بواسطة مضخة التفريغ. تستمر عملية تسرب الرطوبة (المذيب) باستمرار من داخل المادة إلى السطح، والتبخر، والتفريغ، مما يسمح للمادة بتحقيق غرض التجفيف في وقت قصير جدًا.
خصائص الأداء
◎ عند التسخين بالزيت، يتم استخدام التحكم التلقائي في درجة الحرارة، وهو مناسب لتجفيف المنتجات البيوكيميائية والمواد الخام المعدنية.
◎ يمكن أن تتراوح درجات الحرارة من 20 إلى 160 درجة مئوية.
◎ كفاءة حرارية عالية، أكثر من ضعف كفاءة الأفران العادية.
◎ يمنع التسخين غير المباشر تلوث المواد، ويلبي متطلبات GMP. المعدات سهلة الصيانة والتشغيل والتنظيف.
◎ عرض توضيحي لإعداد العملية الموصى به: إعداد عملية استعادة المذيبات.
المواد المناسبة
مناسبة لتركيز وخلط وتجفيف المواد المسحوقة والحبيبية والألياف في الصناعات الكيميائية والصيدلانية والغذائية، وكذلك المواد التي تتطلب التجفيف في درجات حرارة منخفضة (مثل المنتجات البيوكيميائية). مناسبة بشكل خاص لتجفيف المواد سهلة الأكسدة، والمتطايرة، والحساسة للحرارة، والمواد المهيجة بشدة، والمواد السامة، والمواد التي لا يمكن تدمير بلوراتها.
المواصفات الفنية
| المواصفات الاسم |
100 | 350 | 500 | 750 | 1000 | 1500 | 2000 | 3500 | 4500 | 5000 |
| محتوى العلبة | 100 | 350 | 500 | 750 | 1000 | 1500 | 2000 | 3500 | 4500 | 5000 |
| حجم التحميل (لتر) | ≤50 | ≤175 | ≤250 | ≤375 | ≤500 | ≤750 | ≤1000 | ≤1750 | ≤2250 | ≤2500 |
| منطقة التسخين (م2) | 1.16 | 2 | 2.63 | 3.5 | 4.61 | 5.58 | 7.5 | 11.2 | 13.1 | 14.1 |
| سرعة الدوران (دورة في الدقيقة) | 4 - 6 | |||||||||
| قوة المحرك (كيلو واط) | 0.75 | 1.1 | 1.5 | 2 | 3 | 3 | 4 | 5.5 | 7.5 | 11 |
| مساحة الأرضية (الطول × العرض)(مم) | 2160×800 | 2260×800 | 2350×800 | 2560×1000 | 2860×1300 | 3060×1300 | 3260×1400 | 3760×1800 | 3960×2000 | 4400×2500 |
| ارتفاع الدوران(مم) | 1750 | 2100 | 2250 | 2490 | 2800 | 2940 | 2990 | 3490 | 4100 | 4200 |
| تصميم الضغط الداخلي (MPa) | -0.1-0.15 | |||||||||
| ضغط السترة (MPa) | ≤0.3 | |||||||||
| درجة حرارة التشغيل (درجة مئوية) | داخل العلبة≤85 السترة≤140 | |||||||||
| عند استخدام مكثف، مضخة التفريغ، | 2X-15A | 2X-15A | 2X-30A | 2X-30A | 2X-70A | JZJX300-8 | JZJX300-4 | JZJX600-8 | JZJX600-4 | JZJX300-4 |
| الموديل، الطاقة | 2 كيلو واط | 2 كيلو واط | 3 كيلو واط | 3 كيلو واط | 505 كيلو واط | 7 كيلو واط | 9.5 كيلو واط | 11 كيلو واط | 20.5 كيلو واط | 22 كيلو واط |
| عند عدم استخدام المكثف، مضخة التفريغ... | SK-0.4 | SK-0.8 | SK-0.8 | SK-2.7B | SK-2.7B | SK-3 | SK-6 | SK-6 | SK-9 | SK-10 |
| الموديل، الطاقة | 1.5 كيلو واط | 2.2 كيلو واط | 2.2 كيلو واط | 4 كيلو واط | 4 كيلو واط | 5.5 كيلو واط | 11 كيلو واط | 11 كيلو واط | 15 كيلو واط | 18.5 كيلو واط |
| الوزن(كجم) | 800 | 1100 | 1200 | 1500 | 2800 | 3300 | 3600 | 6400 | 7500 | 8600 |
ملاحظة: بالنسبة للمواد التي يتغير حجمها بشكل كبير قبل وبعد التجفيف، يمكن زيادة أو تقليل معامل التحميل بشكل مناسب.
