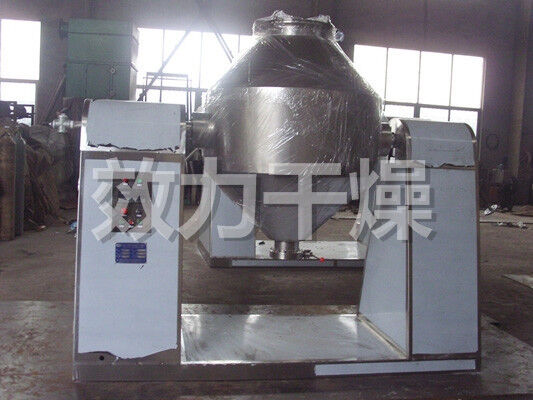

آلة تجفيف الفراغ ذات السعة الكبيرة للمواد الحساسة للحرارة
حل تجفيف الفراغ عالي الحجم للمواد الحساسة الـآلة تجفيف الفراغ ذات السعة الكبيرة من سلسلة SZGهو الحل المثالي لتجفيف النباتات على نطاق صناعيمواد حساسة للحرارة، متقلبة، وسهلة الأكسدة.
لماذا تختار مجففنا ذو السعة الكبيرة؟
جاهز للإنتاج الجماعي:نطاقنا يغطي أحجام التحميل من50 لتر إلى 2500 لتر (5000 لتر سعة إجمالية)لضمان تلبية متطلبات المنشآت الكيميائية والدوائية على نطاق واسع.
عملية تجفيف لطيفة:من خلال العمل تحت فراغ (ضغط التصميم -0.15 MPa) ، يتم خفض نقطة غليان الرطوبة بشكل كبير، مما يسمح بالتجفيف السريع في درجات حرارة منخفضة20°C إلى 85°Cداخل العلبة
الكفاءة الحرارية العالية:تصميمنا الذي يحمل سترة ينجحأكثر من ضعف الكفاءة الحراريةمن أفران التجفيف العادية، مما يقلل بشكل كبير من تكاليف الطاقة لدورات الدورات الكبيرة.
الموثوقية الميكانيكية:للدوران على نطاق واسع، لديناربط مزدوج للاستمالة مع سلسلة الأحزمةوالختم الميكانيكي التكنولوجي الأمريكي يضمن أن تعمل الآلة بشكل مستقر مع تركيز مثالي، حتى عند الحمل الكامل.
تطبيقات متعددة الأبعاد:يتعامل بفعالية مع المواد المسحوقة والحبيبية والألياف فيالصناعات الكيميائية والصيدلانية والغذائيةخاصة تلك التي تتطلب استرداد المذيب.
مبدأ العمل
◎ يتم إدخال الطاقة الحرارية (مثل الماء الساخن أو البخار منخفض الضغط أو زيت نقل الحرارة) إلى السترة المغلقة ، ويتم نقل الحرارة إلى المادة التي يتم تجفيفها من خلال الغلاف الداخلي.
◎ مدفوعة بمصدر طاقة، يدور الخزان ببطء، ويخلط المادة الداخلية باستمرار، وبالتالي يعزز عملية التجفيف.
◎ المادة تحت الفراغ، وانخفاض ضغط البخار يسبب الرطوبة (المذيب) على سطح المادة للوصول إلى التشبع والتبخر،والتي يتم تفريغها بسرعة واستردادها بواسطة مضخة الفراغعملية الرطوبة (المذيب) داخل المادة التي تمر باستمرار إلى السطح ، وتبخر ، وتتفريغ مستمرة ،مما يسمح للمادة بتحقيق الغرض من التجفيف في وقت قصير جداً.
خصائص الأداء
◎ عند تسخينها بالزيت ، يتم استخدام التحكم التلقائي في درجة الحرارة ، وهو مناسب لتجفيف المنتجات الكيميائية الحيوية والمواد الخام المعدنية.
◎ يمكن أن تتراوح درجات الحرارة من 20 إلى 160 درجة مئوية.
◎ كفاءة حرارية عالية، أكثر من ضعف كفاءة الأفران العادية.
◎ يمنع التسخين غير المباشر تلوث المواد ، مما يلبي متطلبات GMP. من السهل صيانة المعدات وتشغيلها وتنظيفها.
◎ إثبات إعداد العملية الموصى بها: إعداد عملية استرداد المذيب.
مواد مناسبة
مناسبة لتركيز، خلط، تجفيف المواد المسحوقة، الحبيبية، والألياف في الصناعات الكيميائية والصيدلانية والغذائية،وكذلك المواد التي تتطلب تجفيف درجة حرارة منخفضة (مثل المنتجات الكيميائية الحيوية)مناسبة بشكل خاص لتجفيف المواد السهلة الأكسدة والمتطايرة والحساسة للحرارة والمتهيجة بشدة والمواد السامة والمواد التي لا يمكن تدمير التبلور.
المواصفات التقنية
| المواصفات الاسم |
100 | 350 | 500 | 750 | 1000 | 1500 | 2000 | 3500 | 4500 | 5000 |
| محتويات العلبة | 100 | 350 | 500 | 750 | 1000 | 1500 | 2000 | 3500 | 4500 | 5000 |
| حجم التحميل (L) | ≤50 | ≤175 | ≤ 250 | ≤375 | ≤500 | ≤750 | ≤1000 | ≤1750 | ≤ 2250 | ≤2500 |
| مساحة التدفئة (م2) | 1.16 | 2 | 2.63 | 3.5 | 4.61 | 5.58 | 7.5 | 11.2 | 13.1 | 14.1 |
| سرعة الدوران (rpm) | 4 - 6 | |||||||||
| قوة المحرك (كيلوواط) | 0.75 | 1.1 | 1.5 | 2 | 3 | 3 | 4 | 5.5 | 7.5 | 11 |
| مساحة الأرض (الطول × العرض) ((ملم) | 2160×800 | 2260×800 | 2350×800 | 2560 × 1000 | 2860×1300 | 3060×1300 | 3260×1400 | 3760×1800 | 3960×2000 | 4400×2500 |
| ارتفاع الدوران ((ملم) | 1750 | 2100 | 2250 | 2490 | 2800 | 2940 | 2990 | 3490 | 4100 | 4200 |
| تصميم الضغط الداخلي (MPa) | -0.1-0.15 | |||||||||
| ضغط التصميم للسترة (MPa) | ≤0.3 | |||||||||
| درجة حرارة التشغيل (oC) | داخل العلبة≤85 السترة≤140 | |||||||||
| عند استخدام مكثف، مضخة الفراغ، | 2X-15A | 2X-15A | 2X-30A | 2X-30A | 2X-70A | JZJX300-8 | JZJX300-4 | JZJX600-8 | JZJX600-4 | JZJX300-4 |
| نموذج، قوة | 2 كيلوواط | 2 كيلوواط | 3 كيلوواط | 3 كيلوواط | 505 كيلوواط | 7 كيلوواط | 9.5 كيلوواط | 11 كيلوواط | 20.5 كيلوواط | 22 كيلوواط |
| عندما لا يتم استخدام المكثف مضخة الفراغ | (إس كي 0)4 | (إس كي 0)8 | (إس كي 0)8 | SK-2.7B | SK-2.7B | SK-3 | SK-6 | SK-6 | SK-9 | SK-10 |
| نموذج، قوة | 1.5 كيلوواط | 2.2 كيلوواط | 2.2 كيلوواط | 4 كيلوواط | 4 كيلوواط | 5.5 كيلوواط | 11 كيلوواط | 11 كيلوواط | 15 كيلوواط | 18.5 كيلوواط |
| الوزن ((kg) | 800 | 1100 | 1200 | 1500 | 2800 | 3300 | 3600 | 6400 | 7500 | 8600 |
ملاحظة: بالنسبة للمواد التي يتغير حجمها بشكل كبير قبل وبعد التجفيف، يمكن زيادة أو خفض معامل الحمل بشكل مناسب.
