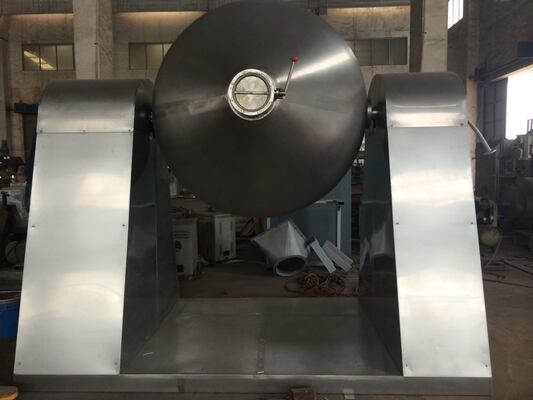

آلة التجفيف الفراغي من الفولاذ المقاوم للصدأ مجفف مخروطي دوار مقاوم للتآكل
حل تجفيف متين ومقاوم للتآكل من الفولاذ المقاوم للصدأ لدينا مجفف مخروطي دوار من سلسلة SZG مصمم بغلاف داخلي من الفولاذ المقاوم للصدأ عالي الجودة، مما يضمن أقصى مقاومة للتآكل والتلوث. تم تصميم هذه الآلة لتلبية متطلبات البيئات الصناعية الأكثر تطلبًا، وتوفر طريقة آمنة وفعالة لتجفيف المواد المهيجة بقوة، أو السامة، أو سهلة الأكسدة مع الالتزام الصارم بـ متطلبات GMP.
المزايا التقنية الرئيسية:
تصميم مقاوم للتآكل: تم بناء الغلاف الداخلي وسترة التسخين لتحمل المساحيق الكيميائية المسببة للتآكل والمواد الليفية، مما يضمن عمر خدمة طويل وسهولة التنظيف.
سلامة الفراغ مانعة للتسرب: باستخدام أختام ميكانيكية ووصلات دوارة موثوقة مبنية على التكنولوجيا الأمريكية، يحافظ النظام على بيئة فراغ مستقرة (ضغط تصميم يصل إلى -0.15 ميجا باسكال) لمنع أي تسرب للأبخرة الخطرة.
سلامة المواد: الدوران البطيء بزاوية 360 درجة يضمن خلطًا وتجفيفًا موحدًا دون تدمير تبلور المواد الحساسة.
هيكل ميكانيكي مستقر: اتصال مرن مزدوج بالحزام والسلسلة يحافظ على التركيز المثالي للمحاور، مما يقلل من التآكل الميكانيكي ويضمن تشغيلًا سلسًا وخاليًا من الاهتزازات.
خيارات تسخين متعددة الاستخدامات: قم بالتبديل بسلاسة بين الماء الساخن، أو البخار منخفض الضغط، أو الزيت الحراري لتلبية متطلبات درجة الحرارة الخاصة بك (20 درجة مئوية إلى 160 درجة مئوية).
مبدأ العمل
◎ يتم إدخال الطاقة الحرارية (مثل الماء الساخن، أو البخار منخفض الضغط، أو زيت نقل الحرارة) إلى السترة المغلقة، ويتم نقل الحرارة إلى المادة التي يتم تجفيفها عبر الغلاف الداخلي.
◎ مدفوعة بمصدر طاقة، يدور الخزان ببطء، ويخلط المادة باستمرار بالداخل، مما يعزز عملية التجفيف.
◎ تكون المادة تحت فراغ، ويؤدي انخفاض ضغط البخار إلى وصول الرطوبة (المذيب) على سطح المادة إلى التشبع والتبخر، والذي يتم بعد ذلك تفريغه واستعادته على الفور بواسطة مضخة التفريغ. تستمر عملية الرطوبة (المذيب) داخل المادة في الانتشار باستمرار إلى السطح، والتبخر، والتفريغ، مما يسمح للمادة بتحقيق غرض التجفيف في وقت قصير جدًا.
خصائص الأداء
◎ عند التسخين بالزيت، يتم استخدام التحكم التلقائي في درجة الحرارة، وهو مناسب لتجفيف المنتجات البيوكيميائية والمواد الخام المعدنية.
◎ يمكن أن تتراوح درجات الحرارة من 20 إلى 160 درجة مئوية.
◎ كفاءة حرارية عالية، أكثر من ضعف كفاءة الأفران العادية.
◎ يمنع التسخين غير المباشر تلوث المواد، ويلبي متطلبات GMP. المعدات سهلة الصيانة والتشغيل والتنظيف.
◎ عرض توضيحي لإعداد العملية الموصى به: إعداد عملية استعادة المذيبات.
المواد المناسبة
مناسبة لتركيز وخلط وتجفيف المواد المسحوقة والحبيبية والليفية في الصناعات الكيميائية والصيدلانية والغذائية، وكذلك المواد التي تتطلب التجفيف في درجات حرارة منخفضة (مثل المنتجات البيوكيميائية). مناسبة بشكل خاص لتجفيف المواد سهلة الأكسدة، والمتطايرة، والحساسة للحرارة، والمهيجة بقوة، والسامة، والمواد التي لا يمكن تدمير تبلورها.
المواصفات الفنية
| المواصفات الاسم |
100 | 350 | 500 | 750 | 1000 | 1500 | 2000 | 3500 | 4500 | 5000 |
| محتوى العلبة | 100 | 350 | 500 | 750 | 1000 | 1500 | 2000 | 3500 | 4500 | 5000 |
| حجم التحميل (لتر) | ≤50 | ≤175 | ≤250 | ≤375 | ≤500 | ≤750 | ≤1000 | ≤1750 | ≤2250 | ≤2500 |
| منطقة التسخين (م2) | 1.16 | 2 | 2.63 | 3.5 | 4.61 | 5.58 | 7.5 | 11.2 | 13.1 | 14.1 |
| سرعة الدوران (دورة في الدقيقة) | 4 - 6 | |||||||||
| قوة المحرك (كيلو واط) | 0.75 | 1.1 | 1.5 | 2 | 3 | 3 | 4 | 5.5 | 7.5 | 11 |
| مساحة الأرضية (الطول × العرض)(مم) | 2160×800 | 2260×800 | 2350×800 | 2560×1000 | 2860×1300 | 3060×1300 | 3260×1400 | 3760×1800 | 3960×2000 | 4400×2500 |
| ارتفاع الدوران(مم) | 1750 | 2100 | 2250 | 2490 | 2800 | 2940 | 2990 | 3490 | 4100 | 4200 |
| ضغط التصميم الداخلي (MPa) | -0.1-0.15 | |||||||||
| ضغط تصميم السترة (MPa) | ≤0.3 | |||||||||
| درجة حرارة التشغيل (درجة مئوية) | داخل العلبة≤85 السترة≤140 | |||||||||
| عند استخدام مكثف، مضخة التفريغ، | 2X-15A | 2X-15A | 2X-30A | 2X-30A | 2X-70A | JZJX300-8 | JZJX300-4 | JZJX600-8 | JZJX600-4 | JZJX300-4 |
| الموديل، الطاقة | 2KW | 2KW | 3KW | 3KW | 505KW | 7KW | 9.5KW | 11KW | 20.5KW | 22KW |
| عند عدم استخدام المكثف، مضخة التفريغ... | SK-0.4 | SK-0.8 | SK-0.8 | SK-2.7B | SK-2.7B | SK-3 | SK-6 | SK-6 | SK-9 | SK-10 |
| الموديل، الطاقة | 1.5KW | 2.2KW | 2.2KW | 4KW | 4KW | 5.5KW | 11KW | 11KW | 15KW | 18.5KW |
| الوزن(كجم) | 800 | 1100 | 1200 | 1500 | 2800 | 3300 | 3600 | 6400 | 7500 | 8600 |
ملاحظة: بالنسبة للمواد التي يتغير حجمها بشكل كبير قبل وبعد التجفيف، يمكن زيادة معامل التحميل أو تقليله بشكل مناسب.
