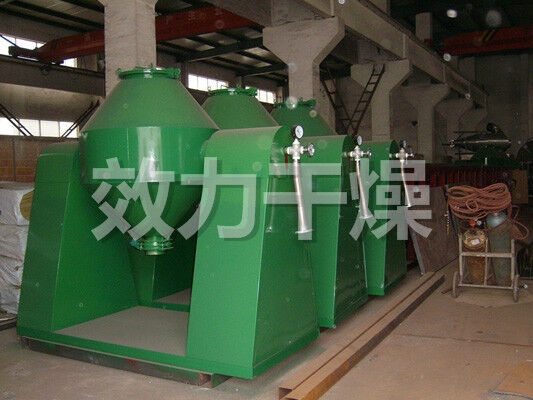

آلة تجفيف الفراغ المتقدمة المخروطية تصميم تجفيف موحد سهل التنظيف
تصميم مخروطي متقدم لتوحيد التجفيف المتفوق
الـآلة تجفيف الفراغ المخروطية من سلسلة SZGتم تصميمه للدقة والنظافة.
لماذا تصميمنا يبرز:
أداء تجفيف موحد:مدفوعة بمصدر طاقة مستقر، يضمن دوران الخزان أن كل جسيم يلامس الغلاف الداخلي المُسخن.هذا الخلط المستمر ، جنبا إلى جنب مع إزالة الرطوبة في الفراغ ، يحقق الغرض من التجفيف في وقت أقصر بكثير.
سهل التنظيف والصيانة:مصممة بشكل صارممعايير GMP، يحتوي المعدات على داخلية ناعمة وملمسة بالمرايا التي تمنع تراكم المواد.الهيكل المبسط والخيوط الميكانيكية الموثوقة تجعل من السهل للغاية التطهير بين الدفعات.
محسّنة للمواد اللزجة:بالنسبة للمواد التي تميل إلى الالتصاق، ونحن نقدمآلية "الصفيحة الرفعية"أو محامل الكرات الداخلية لضمان مواصلة المواد في الحركة ، مما يعزز من توحيد التجفيف.
تحكم دقيق في درجة الحرارة والسرعة:بلدينموذج SZG-Aيقدم تنظيم سرعة بدون خطوات ومراقبة درجة الحرارة الثابتة (20-160 درجة مئوية), مما يسمح لك بتخصيص دوران خصائص تدفق المواد الخاصة بك.
التشغيل الفعال من حيث الطاقة:نظام سترة التدفئة غير المباشرة يوفرأكثر من ضعف الكفاءة الحراريةمن أفران التجفيف العادية، توفير الطاقة مع حماية المواد من التلوث.
مبدأ العمل
◎ يتم إدخال الطاقة الحرارية (مثل الماء الساخن أو البخار منخفض الضغط أو زيت نقل الحرارة) إلى السترة المغلقة ، ويتم نقل الحرارة إلى المادة التي يتم تجفيفها من خلال الغلاف الداخلي.
◎ مدفوعة بمصدر طاقة، يدور الخزان ببطء، ويخلط المادة الداخلية باستمرار، وبالتالي يعزز عملية التجفيف.
◎ المادة تحت الفراغ، وانخفاض ضغط البخار يسبب الرطوبة (المذيب) على سطح المادة للوصول إلى التشبع والتبخر،والتي يتم تفريغها بسرعة واستردادها بواسطة مضخة الفراغعملية الرطوبة (المذيب) داخل المادة التي تمر باستمرار إلى السطح ، وتبخر ، وتتفريغ مستمرة ،مما يسمح للمادة بتحقيق الغرض من التجفيف في وقت قصير جداً.
خصائص الأداء
◎ عند تسخينها بالزيت ، يتم استخدام التحكم التلقائي في درجة الحرارة ، وهو مناسب لتجفيف المنتجات الكيميائية الحيوية والمواد الخام المعدنية.
◎ يمكن أن تتراوح درجات الحرارة من 20 إلى 160 درجة مئوية.
◎ كفاءة حرارية عالية، أكثر من ضعف كفاءة الأفران العادية.
◎ يمنع التسخين غير المباشر تلوث المواد ، مما يلبي متطلبات GMP. من السهل صيانة المعدات وتشغيلها وتنظيفها.
◎ إثبات إعداد العملية الموصى بها: إعداد عملية استرداد المذيب.
مواد مناسبة
مناسبة لتركيز، خلط، تجفيف المواد المسحوقة، الحبيبية، والألياف في الصناعات الكيميائية والصيدلانية والغذائية،وكذلك المواد التي تتطلب تجفيف درجة حرارة منخفضة (مثل المنتجات الكيميائية الحيوية)مناسبة بشكل خاص لتجفيف المواد السهلة الأكسدة والمتطايرة والحساسة للحرارة والمتهيجة بشدة والمواد السامة والمواد التي لا يمكن تدمير التبلور.
المواصفات التقنية
| المواصفات الاسم |
100 | 350 | 500 | 750 | 1000 | 1500 | 2000 | 3500 | 4500 | 5000 |
| محتويات العلبة | 100 | 350 | 500 | 750 | 1000 | 1500 | 2000 | 3500 | 4500 | 5000 |
| حجم التحميل (L) | ≤50 | ≤175 | ≤ 250 | ≤375 | ≤500 | ≤750 | ≤1000 | ≤1750 | ≤ 2250 | ≤2500 |
| مساحة التدفئة (م2) | 1.16 | 2 | 2.63 | 3.5 | 4.61 | 5.58 | 7.5 | 11.2 | 13.1 | 14.1 |
| سرعة الدوران (rpm) | 4 - 6 | |||||||||
| قوة المحرك (كيلوواط) | 0.75 | 1.1 | 1.5 | 2 | 3 | 3 | 4 | 5.5 | 7.5 | 11 |
| مساحة الأرض (الطول × العرض) ((ملم) | 2160×800 | 2260×800 | 2350×800 | 2560 × 1000 | 2860×1300 | 3060×1300 | 3260×1400 | 3760×1800 | 3960×2000 | 4400×2500 |
| ارتفاع الدوران ((ملم) | 1750 | 2100 | 2250 | 2490 | 2800 | 2940 | 2990 | 3490 | 4100 | 4200 |
| تصميم الضغط الداخلي (MPa) | -0.1-0.15 | |||||||||
| ضغط التصميم للسترة (MPa) | ≤0.3 | |||||||||
| درجة حرارة التشغيل (oC) | داخل العلبة≤85 السترة≤140 | |||||||||
| عند استخدام مكثف، مضخة الفراغ، | 2X-15A | 2X-15A | 2X-30A | 2X-30A | 2X-70A | JZJX300-8 | JZJX300-4 | JZJX600-8 | JZJX600-4 | JZJX300-4 |
| نموذج، قوة | 2 كيلوواط | 2 كيلوواط | 3 كيلوواط | 3 كيلوواط | 505 كيلوواط | 7 كيلوواط | 9.5 كيلوواط | 11 كيلوواط | 20.5 كيلوواط | 22 كيلوواط |
| عندما لا يتم استخدام المكثف مضخة الفراغ | (إس كي 0)4 | (إس كي 0)8 | (إس كي 0)8 | SK-2.7B | SK-2.7B | SK-3 | SK-6 | SK-6 | SK-9 | SK-10 |
| نموذج، قوة | 1.5 كيلوواط | 2.2 كيلوواط | 2.2 كيلوواط | 4 كيلوواط | 4 كيلوواط | 5.5 كيلوواط | 11 كيلوواط | 11 كيلوواط | 15 كيلوواط | 18.5 كيلوواط |
| الوزن ((kg) | 800 | 1100 | 1200 | 1500 | 2800 | 3300 | 3600 | 6400 | 7500 | 8600 |
ملاحظة: بالنسبة للمواد التي يتغير حجمها بشكل كبير قبل وبعد التجفيف، يمكن زيادة أو خفض معامل الحمل بشكل مناسب.
