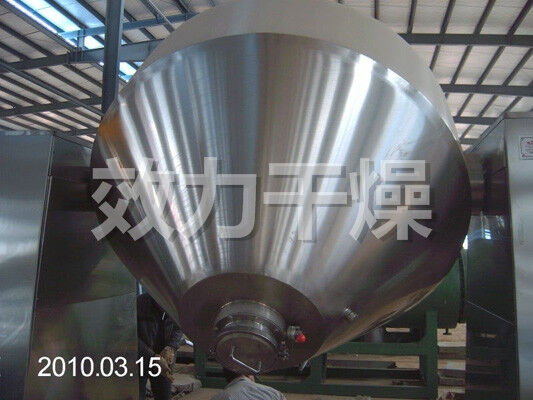

مجفف الفراغ الدوار ذو مخروط مزدوج موثوق به للمنتجات الكبيرة
حل تجفيف صناعي موثوق به للتصنيع على نطاق واسعالـسلسلة SZG المهنية مزدوجة المخروط المجفف الفراغ الدوارتم تصميمه لتلبية المتطلبات الصارمةتجفيف الإنتاج الجماعيالجمع بين التكنولوجيات المحلية والدولية المتقدمةهذه المعدات توفر عملية تجفيف مستقرة وفعالة بشكل استثنائي للصناعات التي تتطلب إنتاجًا كبيرًا دون المساس بجودة المنتج.
المزايا الرئيسية للإنتاج الضخم:
الموثوقية الميكانيكية المثبتةعلى عكس المجففات التقليدية، يستخدم نظامناربط مزدوج للاستمالة مع سلسلة الأحزمةهذا يضمن التركيز المثالي للعمودين ، مما يسمح للآلة بالعمل بشكل مستقر خلال دورات الإنتاج المستمرة 24/7.
خيارات القدرة الضخمة:مصممة للمقياس، سلسلة لدينا تتراوح من 100L إلى5000 لتر (مع أحجام تحميل تصل إلى 2500 لتر)، مما يجعلها الخيار المفضل لمصانع التصنيع الصيدلانية والكيميائية على نطاق واسع.
كفاءة الطاقة الاستثنائية:تصميم نقل الحرارة المغطى يحققأكثر من 200% من الكفاءة الحراريةمن الأفران القياسية، مما يقلل بشكل كبير من تكلفة التشغيل لكل كيلوغرام من المواد المجففة.
التحكم الدقيق في العملية:يحتوي على نظام تحكم تلقائي في درجة الحرارة20°C إلى 160°C) والخياريةتنظيم السرعة بدون خطوات (SZG-A)، مما يوفر دقة مستوى محترف ل منحنيات التجفيف المعقدة.
تقنية الختم القوية:مجهزةالأختام الميكانيكية التكنولوجية الأمريكيةو المفاصل الدوارة ، يحافظ النظام على سلامة فراغ عالية (- 0.15 MPa) ، مما يضمن استرداد المذيب الآمن ومنع تلوث المواد.
مبدأ العمل
◎ يتم إدخال الطاقة الحرارية (مثل الماء الساخن أو البخار منخفض الضغط أو زيت نقل الحرارة) إلى السترة المغلقة ، ويتم نقل الحرارة إلى المادة التي يتم تجفيفها من خلال الغلاف الداخلي.
◎ مدفوعة بمصدر طاقة، يدور الخزان ببطء، ويخلط المادة الداخلية باستمرار، وبالتالي يعزز عملية التجفيف.
◎ المادة تحت الفراغ، وانخفاض ضغط البخار يسبب الرطوبة (المذيب) على سطح المادة للوصول إلى التشبع والتبخر،والتي يتم تفريغها بسرعة واستردادها بواسطة مضخة الفراغعملية الرطوبة (المذيب) داخل المادة التي تمر باستمرار إلى السطح ، وتبخر ، وتتفريغ مستمرة ،مما يسمح للمادة بتحقيق الغرض من التجفيف في وقت قصير جداً.
خصائص الأداء
◎ عند تسخينها بالزيت ، يتم استخدام التحكم التلقائي في درجة الحرارة ، وهو مناسب لتجفيف المنتجات الكيميائية الحيوية والمواد الخام المعدنية.
◎ يمكن أن تتراوح درجات الحرارة من 20 إلى 160 درجة مئوية.
◎ كفاءة حرارية عالية، أكثر من ضعف كفاءة الأفران العادية.
◎ يمنع التسخين غير المباشر تلوث المواد ، مما يلبي متطلبات GMP. من السهل صيانة المعدات وتشغيلها وتنظيفها.
◎ إثبات إعداد العملية الموصى بها: إعداد عملية استرداد المذيب.
مواد مناسبة
مناسبة لتركيز، خلط، تجفيف المواد المسحوقة، الحبيبية، والألياف في الصناعات الكيميائية والصيدلانية والغذائية،وكذلك المواد التي تتطلب تجفيف درجة حرارة منخفضة (مثل المنتجات الكيميائية الحيوية)مناسبة بشكل خاص لتجفيف المواد السهلة الأكسدة والمتطايرة والحساسة للحرارة والمتهيجة بشدة والمواد السامة والمواد التي لا يمكن تدمير التبلور.
المواصفات التقنية
| المواصفات الاسم |
100 | 350 | 500 | 750 | 1000 | 1500 | 2000 | 3500 | 4500 | 5000 |
| محتويات العلبة | 100 | 350 | 500 | 750 | 1000 | 1500 | 2000 | 3500 | 4500 | 5000 |
| حجم التحميل (L) | ≤50 | ≤175 | ≤ 250 | ≤375 | ≤500 | ≤750 | ≤1000 | ≤1750 | ≤ 2250 | ≤2500 |
| مساحة التدفئة (م2) | 1.16 | 2 | 2.63 | 3.5 | 4.61 | 5.58 | 7.5 | 11.2 | 13.1 | 14.1 |
| سرعة الدوران (rpm) | 4 - 6 | |||||||||
| قوة المحرك (كيلوواط) | 0.75 | 1.1 | 1.5 | 2 | 3 | 3 | 4 | 5.5 | 7.5 | 11 |
| مساحة الأرض (الطول × العرض) ((ملم) | 2160×800 | 2260×800 | 2350×800 | 2560 × 1000 | 2860×1300 | 3060×1300 | 3260×1400 | 3760×1800 | 3960×2000 | 4400×2500 |
| ارتفاع الدوران ((ملم) | 1750 | 2100 | 2250 | 2490 | 2800 | 2940 | 2990 | 3490 | 4100 | 4200 |
| تصميم الضغط الداخلي (MPa) | -0.1-0.15 | |||||||||
| ضغط التصميم للسترة (MPa) | ≤0.3 | |||||||||
| درجة حرارة التشغيل (oC) | داخل العلبة≤85 السترة≤140 | |||||||||
| عند استخدام مكثف، مضخة الفراغ، | 2X-15A | 2X-15A | 2X-30A | 2X-30A | 2X-70A | JZJX300-8 | JZJX300-4 | JZJX600-8 | JZJX600-4 | JZJX300-4 |
| نموذج، قوة | 2 كيلوواط | 2 كيلوواط | 3 كيلوواط | 3 كيلوواط | 505 كيلوواط | 7 كيلوواط | 9.5 كيلوواط | 11 كيلوواط | 20.5 كيلوواط | 22 كيلوواط |
| عندما لا يتم استخدام المكثف مضخة الفراغ | (إس كي 0)4 | (إس كي 0)8 | (إس كي 0)8 | SK-2.7B | SK-2.7B | SK-3 | SK-6 | SK-6 | SK-9 | SK-10 |
| نموذج، قوة | 1.5 كيلوواط | 2.2 كيلوواط | 2.2 كيلوواط | 4 كيلوواط | 4 كيلوواط | 5.5 كيلوواط | 11 كيلوواط | 11 كيلوواط | 15 كيلوواط | 18.5 كيلوواط |
| الوزن ((kg) | 800 | 1100 | 1200 | 1500 | 2800 | 3300 | 3600 | 6400 | 7500 | 8600 |
ملاحظة: بالنسبة للمواد التي يتغير حجمها بشكل كبير قبل وبعد التجفيف، يمكن زيادة أو خفض معامل الحمل بشكل مناسب.
